例8 如图所示，如果同一个插排上同时接入多个用电器，那么用电器的总功率过大，会造成家庭电路中的__________过大，此时____________（空气开关/漏电保护器）会自动切断电路，起到保护作用.

答案： 例8电流 空气开关

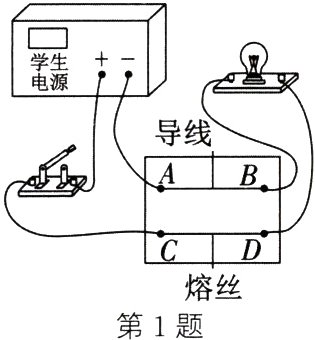

1. 如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝. 接通电源，灯泡正常发光，熔丝不熔断；断开电源，在接线柱B、D间连上一根导线，再次接通电源时，灯泡不发光，熔丝熔断. 下列判断错误的是（ ）

A. 熔丝熔断时，熔丝中的电流大于A、B间导线中的电流
B. 熔丝熔断的原因是电路中电流过大
C. 熔丝熔断，但灯泡依然完好
D. 用铜丝代替熔丝不符合安全用电的原则

答案： A

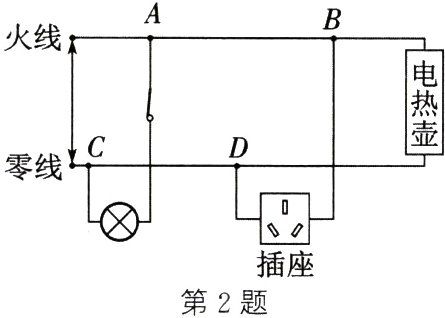

2. （2024·扬州模拟）如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光. 则可以判断出电路的故障是（ ）

A. 电热壶所在电路的B、D两点间断路
B. 电热壶所在电路的B、D两点间短路
C. 电路的零线、C点间导线断路
D. 电路的C、D两点间导线断路

答案： D

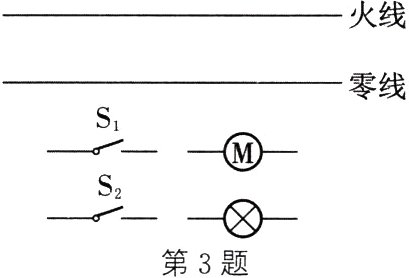

3. （2023·通辽）如图所示，只闭合开关S₁，电扇M和灯泡都不工作；只闭合开关S₂，灯泡工作；同时闭合开关S₁、S₂，灯泡和电扇M都工作. 请按要求把电路连接完整.

火线
零线
S₁ —— M
S₂ —— ○

答案：
如图所示
