《2025年通城学典通城1典中考复习方略物理江苏专用》

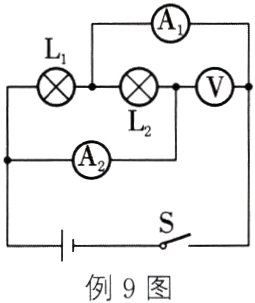

例9 如图所示的电路中，灯泡L₁和L₂是________（串联/并联）连接的；若闭合开关，电压表的示数为3 V，电流表A₁的示数为0.5 A，电流表A₂的示数为0.2 A，则灯L₂两端的电压为________V，通过灯L₁的电流为________A.
　　　　　　

答案： 并联 3 0.3

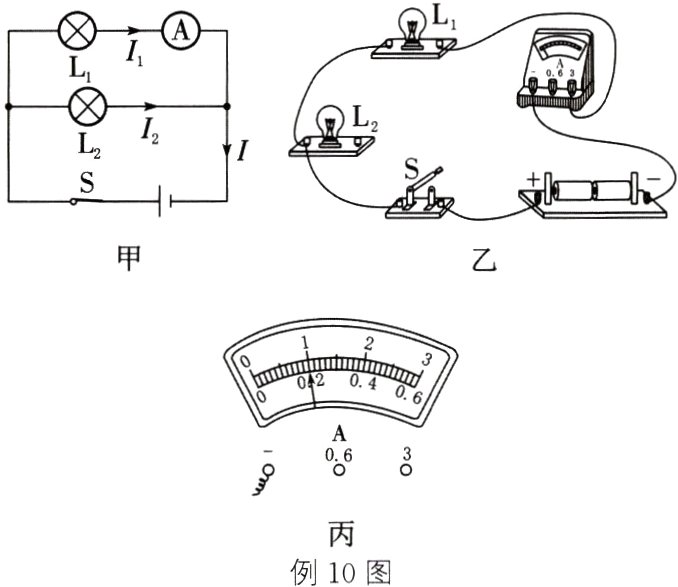

例10 在“探究并联电路电流的特点”的实验中，小明设计了如图甲所示的电路进行实验.

（1）实验中，小明应该选择两个规格________（相同/不相同）的小灯泡.
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）.
（3）小明在连接电路时，开关应处于________（闭合/断开）状态.
（4）小明先将电流表接在灯L₁所在的支路上，闭合开关，观察到灯L₂亮，但灯L₁不亮，电流表的示数为零，电路可能存在的故障是________（灯L₁断路/灯L₁短路）.
（5）排除故障后，他测出了L₁所在支路上的电流I₁ = 0.8 A，然后他把电流表依次接入电路分别测量出L₂所在支路电流I₂、干路电流I，两次测得的结果都如图丙所示，则I₂ = ________A、I = ________A. 小明由此数据得出并联电路中干路电流和各支路电流的关系是________（写关系式即可）.
（6）本次实验的不足之处是________________________.

答案：

(1)不相同
(2)如图所示
(3)断开
(4)灯L₁断路
(5)0.2 1 I=I₁+I₂
(6)只做一次实验，结论具有偶然性

例11 在“探究串联电路电压的特点”活动中.
（1）如图所示，连接电路时，至少需要________根导线；实验中应选择规格________（相同/不同）的小灯泡.
　　　　　　
（2）在测L₁两端电压时，闭合开关，发现电压表示数为零，原因可能是________________________（写出一种即可）.
（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L₂两端电压. 她能否测出L₂两端电压？________，理由是________________________.

答案：
(1)6 不同
(2)L₂断路(或L₁短路)
(3)不能 电压表的正负接线柱接反了

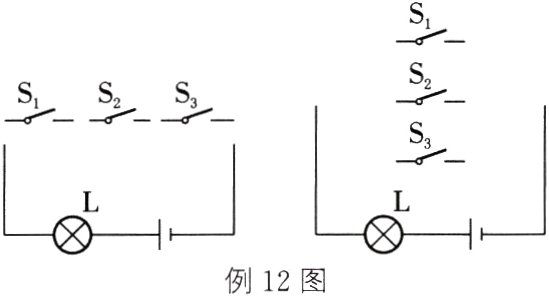

例12 现代智能手机通常支持多种解锁方式，如数字解锁、图案解锁、指纹解锁、人脸解锁等，我们可以任选一种方式解锁，解锁成功后即可正常使用手机. 图中S₁表示数字解锁开关，S₂表示图案解锁开关，S₃表示指纹解锁开关，灯泡L发光表示手机解锁成功，请选择其中最为合适的一幅图并按上述要求完成电路连接.
　　　

答案：
如图所示
