《2025年通城学典通城1典中考复习方略物理江苏专用》

1.（2024·天津）如图所示的铝芯电缆是一种输电导线.在某村输电线路改造工程中，更换的铝芯电缆比旧铝芯电缆电阻更小，主要是因为新电缆的　　　　　　　　　(　　　)

A. 铝芯更细
B. 铝芯更粗
C. 绝缘皮更薄
D. 绝缘皮更厚

答案： B

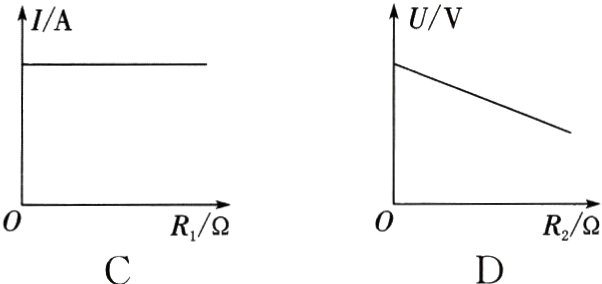

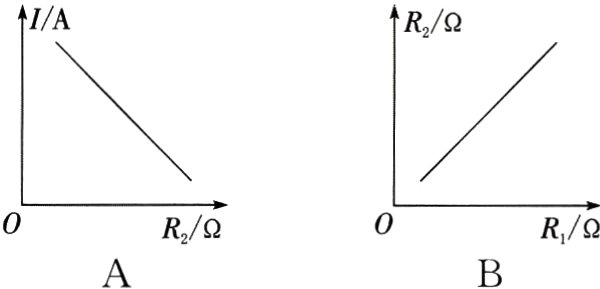

2. 小明利用如图所示的电路探究“导体中电流跟电阻的关系”，电源电压保持不变，更换阻值不同的电阻$R_{2}$，通过调节滑动变阻器接入电路的电阻$R_{1}$，正确完成实验，记录各次实验中电压表示数$U$和电流表示数$I$. 描点画出下列四幅图，其中最接近实际的是　　　　　　　　　　　　　　　(　　　)

答案： B

3. 在“探究电流与电阻关系”的实验中，满足实验要求的器材有：A. 电源（电压恒为9 V）；B. 电流表 A（量程0～0.6 A，0～3 A）；C. 电压表 V（量程0～3 V，0～15 V）；D. 滑动变阻器$R$；E. 电阻箱$R_{0}$；F. 开关 S一个，导线若干.

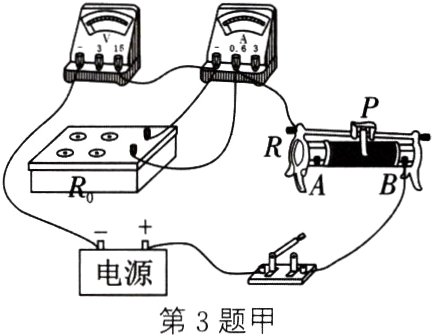

（1）小明连接的电路（如图甲所示）中存在连线错误，只需要改动一根导线，即可使连线正确. 请在接错的导线上画“×”，并用笔画线代替导线画出正确接法.

（2）小明正确连接电路后闭合开关，在移动滑片$P$时，两电表示数突然都变为零，则电路故障可能为__________________________:
（3）排除故障后进行实验. 当调节电阻箱电阻，使$R_{0}$阻值变大时，为了能完成探究实验，应将滑片$P$向______（A/B）端移动.
（4）在实验中，为了获得多组不同的数据，改变电阻箱$R_{0}$的阻值，移动滑动变阻器的滑片，测出相应的电流值$I$，并记录. 在平面直角坐标系中，以电流$I$为纵坐标，以______为横坐标，图像为一条经过坐标原点的直线（电压、电流、电阻的单位分别为V、A、Ω）.
（5）在某次实验中，当电阻箱$R_{0}$的阻值为50 Ω时，电流表相应的示数如图乙所示，此时电压表的示数为______V；小明将电阻箱$R_{0}$的阻值由40 Ω变换为25 Ω时，没有调节滑动变阻器的滑片就读取了电流值，结果该组数据与其他数据在坐标系上明显不能成为一条直线，则该组数据的坐标为______.

答案：

(1) 如图所示
(2) 滑动变阻器断路
(3) A
(4) $\frac{1}{R_{0}}$
(5) 6 (0.04,0.20)
