《2025年通城学典通城1典中考复习方略物理江苏专用》

例1 小红测量某金属丝电阻.

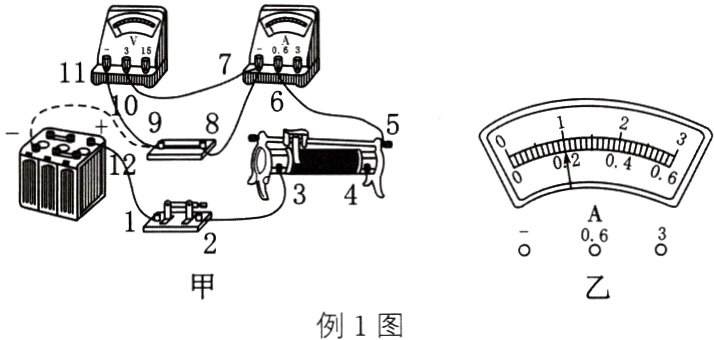

（1）如图甲所示为小红正准备接入最后一根导线(图中虚线)时的实验电路，请指出图中在器材操作上存在的两个不妥之处：
①______________________________；
②______________________________.

（2）连接好电路闭合开关，发现电压表示数接近电源电压，电流表示数几乎为0，由此可以推断：电路中________（选填图中表示接线柱的数字）间发生了________（断路/短路）.
（3）排除故障后，移动滑片，测量数据如表所示，如图乙所示为第1次实验时电流表的示数，其示数为________A. 该金属丝的电阻约为________Ω(结果保留一位小数).

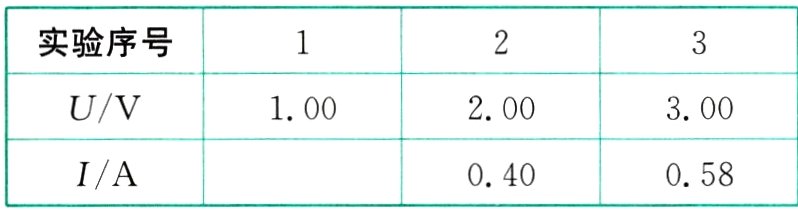

|实验序号|1|2|3|
|----|----|----|----|
|U/V|1.00|2.00|3.00|
|I/A| |0.40|0.58|

（4）实验过程中若长时间保持开关闭合，从误差方面考虑这样操作不妥，是因为____________.

答案： 例1
(1)①开关处于闭合状态　②滑动变阻器的滑片位于阻值最小位置　
(2)7、8、9　断路　
(3)0.20　5.1　
(4)长时间通电，电阻丝发热，温度升高，电阻变大

例2 小明和小虎设计如图甲所示的电路测量未知电阻$R_x$的阻值. 实验器材有：电源(电压为4.5 V)、滑动变阻器$R(0～20\ \Omega)$、电阻箱$R_0(0～999.9\ \Omega)$、电流表、单刀双掷开关及导线若干.

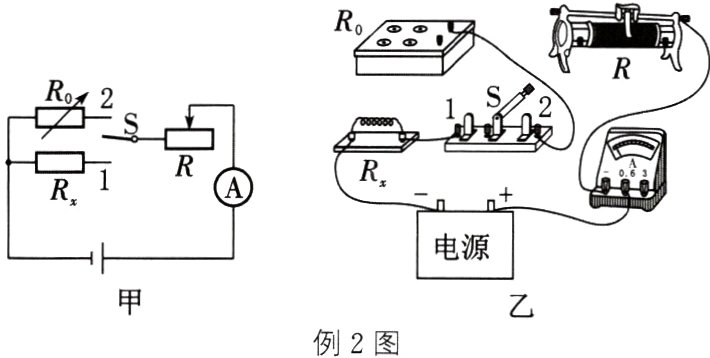

（1）请根据如图甲所示的电路，在图乙中用笔画线代替导线将实物图连接完整.

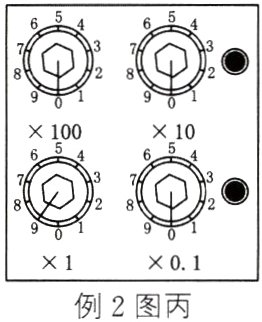

（2）小明将S拨至“1”，调节滑动变阻器的滑片至某一位置，电流表示数为0.36 A. 再将S拨至“2”，调节电阻箱，使电流表示数为________A，此时电阻箱的示数如图丙所示，则待测电阻的阻值$R_x=$________Ω.


（3）把电阻箱的阻值从10.0 Ω调到如图丙所示的阻值时，小虎想先把“×10”挡从1调到0，再调“×1”挡. 你认为他的想法是否妥当?________（是/否），理由是__________________:
（4）测量结束断开开关后，应首先拆除________（电源/电流表）两端的导线.

答案：
例2
(1)如图所示　
(2)0.36　9　
(3)否　这样调，电路中的电流会超过0.6A　
(4)电源
