《2025年通城学典通城1典中考复习方略物理江苏专用》

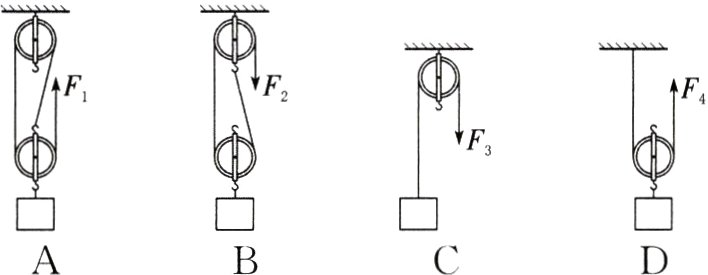

例13 分别使用图中四种装置匀速提升同一重物，不计滑轮重、绳重和摩擦，最省力的是 （ ）

答案： 例13 A

例14（2023·泰州）工人站在地面上用如图的滑轮组提升重物，画出滑轮组的绕绳方式.
　　　　　　　

答案：
例14 如图所示
　　　　　　　　　　　

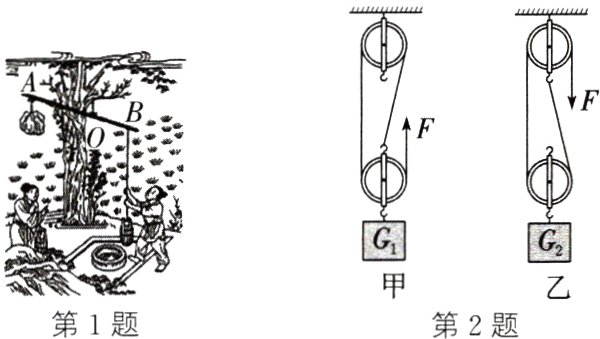

1.（2023·无锡）如图所示是《天工开物》中记载的我国传统提水工具“桔槔”，用绳子系住一根直的硬棒的O点作为支点，A端挂有重为40 N的石块，B端挂有重为20 N的空桶，OA长为1.2 m，OB长为0.6 m. 使用时，人向下拉绳放下空桶，装满重为100 N的水后向上拉绳缓慢将桶提起，硬棒质量忽略不计. 下列说法中正确的是 （ ）

A. 向下拉绳放下空桶时桔槔为省力杠杆
B. 向下拉绳放下空桶时拉力为20 N
C. 向上拉绳提起装满水的桶时桔槔为费力杠杆
D. 向上拉绳提起装满水的桶时拉力为40 N

答案： D

2. 如图所示，每个滑轮自重相等，不计绳重和轮、轴间摩擦，分别用甲、乙两个滑轮组匀速向上提升重物G₁、G₂时，甲、乙滑轮组绳端的拉力F恰好相等. 已知G₁ = 60 N、G₂ = 38 N，则每个滑轮的重为 （ ）

A. 3 N
B. 6 N
C. 11 N
D. 22 N

答案： B

3. 如图所示，小亮在杆秤的秤盘中放一个容积为500 mL、质量为200 g的玻璃容器，然后利用杠杆、密度等相关知识，在杆秤的原有刻度上标上相应的密度值，就制成了一杆简单而实用的液体密度秤. 只要在玻璃容器中加500 mL的待测液体，就可以直接“称”出该液体的密度. 在这杆秤上，密度为“0”的刻度应标在原刻度______kg处，杆秤上“0.8 kg”刻度处对应的密度值为______g/cm³. 他所制作的这杆液体密度秤的刻度______（均匀/不均匀）.

答案： 0.2 1.2 均匀

4. 如图是放在水平地面上的座椅侧面图，要在C点用最小的力F使座椅绕B点转动，请在图中画出F的示意图及其力臂l.

答案：
如图所示
