《2025年通城学典通城1典中考复习方略物理江苏专用》

例2（2024·南通模拟）如图所示，小明用羊角锤拔出嵌在木板里的铁钉，请画出在A点施加最小动力F₁的示意图（保留作图痕迹）.
　　　　　　

答案：
例1~3如图所示
　　　　　　　
　　　　　　　　　
　　　　　　　　

例3（2023·郴州）如图所示，O为支点，杠杆AB平衡时，请画出施加在杠杆上最小动力F₁的示意图.
　　　　　　

答案：
例1~3如图所示
　　　　　　　
　　　　　　　　　
　　　　　　　　

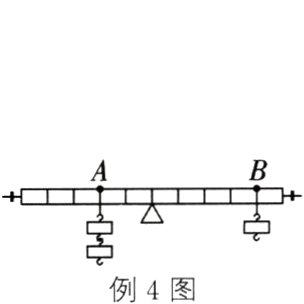

例4（2023·连云港）如图所示，每个钩码的质量为50 g，在均匀杠杆的A处挂2个钩码，B处挂1个钩码，杠杆恰好水平平衡. 如果在A、B两处再各加1个钩码，那么 （ ）
A. 杠杆仍水平平衡
B. 杠杆的左边向下倾斜
C. 杠杆的右边向下倾斜
D. 将A处的钩码向左移动一格，杠杆仍能水平平衡
　 　　　

答案： 例4 C

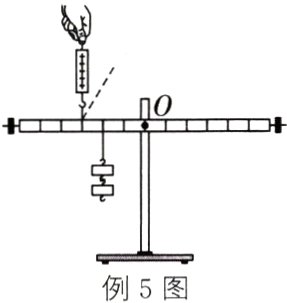

例5（2024·镇江）小明用如图所示装置探究杠杆平衡条件，实验中杠杆始终保持水平平衡. 此时弹簧测力计处于竖直方向，他发现弹簧测力计示数稍稍超过量程. 为了完成实验，下列方案可行的是 （ ）
A. 钩码的数量适当增加
B. 钩码的位置适当左移
C. 弹簧测力计转到图中虚线位置
D. 弹簧测力计位置适当向左平移

答案： 例5 D

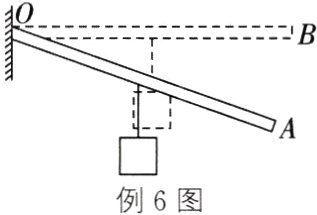

例6 如图所示，作用在杠杆右端的力F（F未画出）将杠杆缓慢地由A位置拉至B位置.
　　　　　
（1）若力F始终与杠杆垂直，则在这个过程中，力F的大小将_______（变大/不变/变小）.
（2）若力F始终竖直向上，则在这个过程中，力F的大小将_______（变大/不变/变小）.
（3）若力F始终水平向右，则杠杆_______（能/不能）在B位置保持平衡，理由是______:

答案： 例6
(1)变大
(2)不变
(3)不能 力F的力臂为零

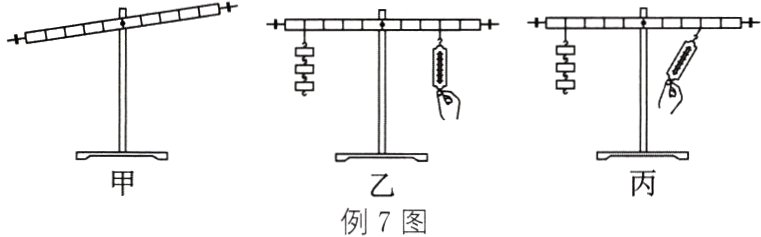

例7 探究杠杆的平衡条件：
（1）如图甲所示，杠杆在支架上，要使其在水平位置平衡，可将杠杆左端的平衡螺母向_______调节；当杠杆在水平位置平衡时，杠杆重力的力臂为_______cm.

（2）如图乙所示，在杠杆右边用弹簧测力计竖直向下拉，使杠杆在水平位置平衡，这样做的好处是______________. 若杠杆左边所挂钩码离支点20 cm，每个钩码重为0.5 N，右边所挂弹簧测力计离支点15 cm，则此时弹簧测力计示数应为_______N.
（3）如图丙所示，与图乙相比，当杠杆在水平位置平衡时弹簧测力计示数将_______（变大/不变/变小）.
（4）先在杠杆两端挂钩码进行实验，再用弹簧测力计取代右侧的钩码继续探究，这样做的最终目的是便于_______（填字母）.
A. 直接读出拉力大小
B. 改变拉力方向
C. 正确认识力臂
D. 测量力臂大小

答案： 例7
(1)右 0
(2)便于测量力臂 2
(3)变大
(4)C
