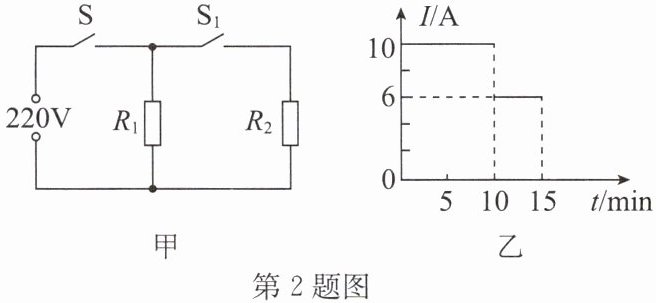

2. 如图甲所示为某电烤箱的内部简化电路，S₁为自动控制开关，R₁和R₂均为电热丝，图乙是电烤箱正常工作时电流随时间变化的图像。求：
(1)电烤箱在低温挡工作时的功率。
(2)电热丝R₂的阻值。
(3)15min内电热丝R₁消耗的电能。
(1)电烤箱在低温挡工作时的功率。
(2)电热丝R₂的阻值。
(3)15min内电热丝R₁消耗的电能。
答案：
2. 解：
(1) 由题图乙可知，低温挡时的电流 $I_{低} = 6A$，电烤箱在低温挡工作时的功率
$P_{低} = UI_{低} = 220V × 6A = 1320W$。
(2) 由题图甲可知，低温挡时只有 $R_{1}$ 接入电路，则通过 $R_{1}$ 的电流 $I_{1} = I_{低} = 6A$，高温挡时 $R_{1}$ 和 $R_{2}$ 并联，高温挡时的总电流 $I = 10A$，
则通过 $R_{2}$ 的电流
$I_{2} = I - I_{1} = 10A - 6A = 4A$，
电热丝 $R_{2}$ 的阻值
$R_{2} = \dfrac{U}{I_{2}} = \dfrac{220V}{4A} = 55\Omega$。
(3) 15min 内电热丝 $R_{1}$ 消耗的电能
$W_{1} = UI_{1}t = 220V × 6A × 15 × 60s = 1.188 × 10^{6}J$。
(1) 由题图乙可知，低温挡时的电流 $I_{低} = 6A$，电烤箱在低温挡工作时的功率
$P_{低} = UI_{低} = 220V × 6A = 1320W$。
(2) 由题图甲可知，低温挡时只有 $R_{1}$ 接入电路，则通过 $R_{1}$ 的电流 $I_{1} = I_{低} = 6A$，高温挡时 $R_{1}$ 和 $R_{2}$ 并联，高温挡时的总电流 $I = 10A$，
则通过 $R_{2}$ 的电流
$I_{2} = I - I_{1} = 10A - 6A = 4A$，
电热丝 $R_{2}$ 的阻值
$R_{2} = \dfrac{U}{I_{2}} = \dfrac{220V}{4A} = 55\Omega$。
(3) 15min 内电热丝 $R_{1}$ 消耗的电能
$W_{1} = UI_{1}t = 220V × 6A × 15 × 60s = 1.188 × 10^{6}J$。
1. 家庭电路主要包括进户线(来自电网的电源线)、
电能表
、配电箱
(内有总开关和支路开关)、插座、用电器等.
答案：
1.电能表 配电箱
2. 家庭电路使用交流电源. 火线和零线之间有
220
V 的电压. 为了保障用电安全,家庭电路中还设有地
线,它与大地相连.
答案：
2.220 地
3. 两孔插座和三孔插座接入电路时,分别按“左
零
右火
”和“左零
右火
中接地
”的规则接入电路. 用电器的开关必须安装在火
线上.
答案：
3.零 火 零 火 地 火
4. 人体的安全电压一般不高于
36
V. 通常所说的“触电”是指一定强度的电流
通过人体引起的伤害事故. 触电一般分为单线
触电和双线
触电.
答案：
4.36 强度的电流 单线 双线
5. 测电笔是检测
(1) 笔尖金属电极要接触
(2) 须手持
(3) 氖管发光说明
当堂反馈
火线、零线
的工具. 测电笔的使用方法:(1) 笔尖金属电极要接触
电线
.(2) 须手持
绝缘柄
,并用一根手指接触笔尾的电极
,不要接触笔尖的电极
.(3) 氖管发光说明
笔尖电极接触的是火线
,氖管不发光说明笔尖电极接触的是零线或地线
.当堂反馈
答案：
5.火线、零线
(1)电线
(2)绝缘柄 笔尾的电极 笔尖的电极
(3)笔尖电极接触的是火线 笔尖电极接触的是零线或地线
(1)电线
(2)绝缘柄 笔尾的电极 笔尖的电极
(3)笔尖电极接触的是火线 笔尖电极接触的是零线或地线
1. 在家庭电路中,从进户线开始要顺次安装下列元件,其先后次序正确的是 (
A.电能表、配电箱、总开关
B.电能表、配电箱、插座
C.配电箱、电能表、总开关
D.总开关、漏电保护断路器、电能表
B
)A.电能表、配电箱、总开关
B.电能表、配电箱、插座
C.配电箱、电能表、总开关
D.总开关、漏电保护断路器、电能表
答案：
1.B

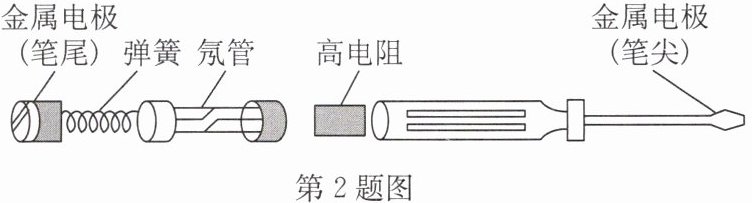

2. 如图所示是检测电路故障时使用的测电笔内部构造图,下列关于测电笔的说法正确的是 (
A.测电笔中的高电阻可以用铁丝代替
B.氖管发光时测电笔接触的是火线
C.使用测电笔时手只能接触绝缘体
D.氖管发光时没有电流通过人体
B
)A.测电笔中的高电阻可以用铁丝代替
B.氖管发光时测电笔接触的是火线
C.使用测电笔时手只能接触绝缘体
D.氖管发光时没有电流通过人体
答案：
2.B
