《2026年启东中学作业本九年级物理下册苏科版苏北专版》

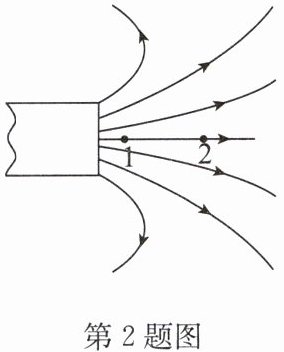

2. 如图所示为某磁极附近磁感线的方向和分布的示意图.由图可知,该磁极为N极,1处的磁场比2处的磁场强(选填“强”或“弱”).

答案： 2. N　强

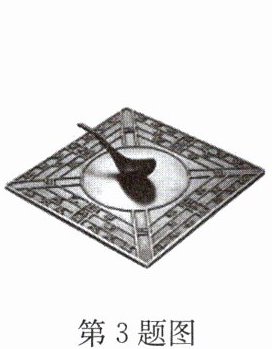

3. 如图是我国古代的四大发明之一——指南针(司南).指南针(司南)自由转动静止时,长柄指向地理南方,则它的长柄是南极,长柄所指的方向是地球磁场的北极,下方的托盘应选用铜(选填“铁”或“铜”)制成,并将其表面磨制平滑.

答案： 3. 南　北　铜

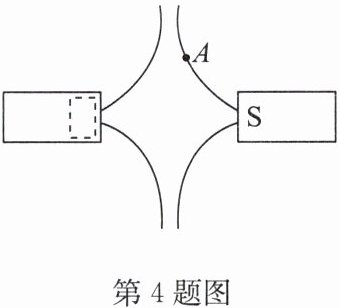

4. 如图所示,请在图中虚线框内标出磁体右端的磁极(用“N”或“S”表示)和A点磁感线的方向.

答案：

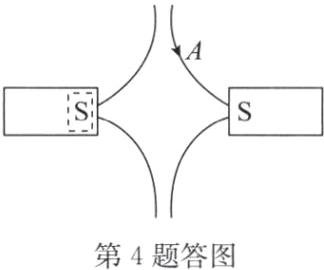

4. 如答图所示
　　　　　　　

1. 丹麦物理学家奥斯特在 1820 年首先发现了电流周围存在磁场.

答案： 1.奥斯特　电流

2. 通电螺线管外部的磁场和条形磁体周围的磁场相似，它两端的极性跟电流的方向有关，可以用安培定则来判定. 其方法是：用右手握住螺线管，让弯曲的四指所指的方向与螺线管中的电流方向一致，则拇指所指的那端就是通电螺线管的N极.
当堂反馈

答案： 2.条形磁体　电流　安培定则　右　弯曲的四指　N

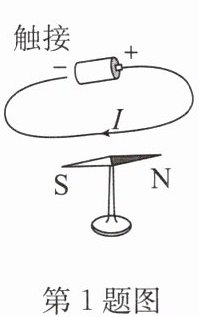

1. 如图所示，桌面上有一枚转动灵活的小磁针，静止时，小磁针S极指南. 当导线与电池触接时，小磁针发生偏转，说明通电导线周围存在磁场；断开电路，小磁针会(选填“会”或“不会”)回到原来位置.

答案： 1.S　磁场　会

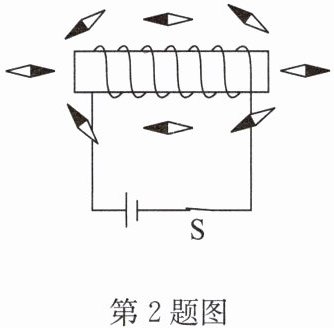

2. 探究通电螺线管周围的磁场，做了如下实验.
(1)把小磁针放在螺线管四周不同的位置，通电后发现小磁针的指向如图所示，说明通电螺线管周围的磁场跟条形磁体的磁场相似，图中右(选填“左”或“右”)端是螺线管的 N 极.
(2)对调电源的正、负极重复上述实验，小磁针的指向与之前相反，说明通电螺线管的极性跟电流方向有关，断开开关后，小磁针静止时S极指向南方.

答案： 2.
(1)条形　右　
(2)电流方向　S
