《2026年启东中学作业本九年级物理下册苏科版苏北专版》

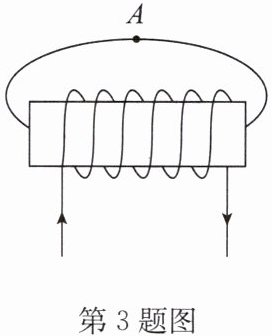

3. (2025·吉林)如图所示，请标出通电螺线管的 N 极并在 A 点画出磁感线的方向.

答案：
3.如答图所示
　　　　　　　　

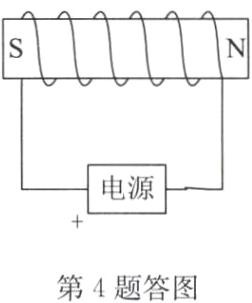

4. 如图所示，闭合开关，小磁针静止在通电螺线管正上方. 请根据通电螺线管的 N、S 极，在图中标出电源正极和小磁针的 N 极.

答案：
4.如答图所示
　　　　　　　　

1. 电磁铁是由线圈和铁芯组成的. 电磁铁通电时有磁性，断电时无磁性. 通过电磁铁的电流越大，它的磁性就越强；在电流一定时，外形相同的螺线管，线圈的匝数越多，它的磁性越强.

答案： 1. 线圈 铁芯 有 无 强 强

2. 电磁继电器是一种用电磁铁控制电路的开关. 电磁继电器的工作电路可分为控制电路和受控电路两部分. 电磁继电器可以用低电压、弱电流的控制电路来控制高电压、强电流的受控电路，并且能实现远程控制和生产自动化.
当堂反馈

答案： 2. 电磁铁 控制 受控 低 弱 高 强

1. 下列选项中，能减弱通电螺线管磁性的是(C)

A.改变线圈中的电流方向
B.增加线圈的匝数
C.减小线圈的电流
D.在线圈中插入铁芯

答案： 1. C

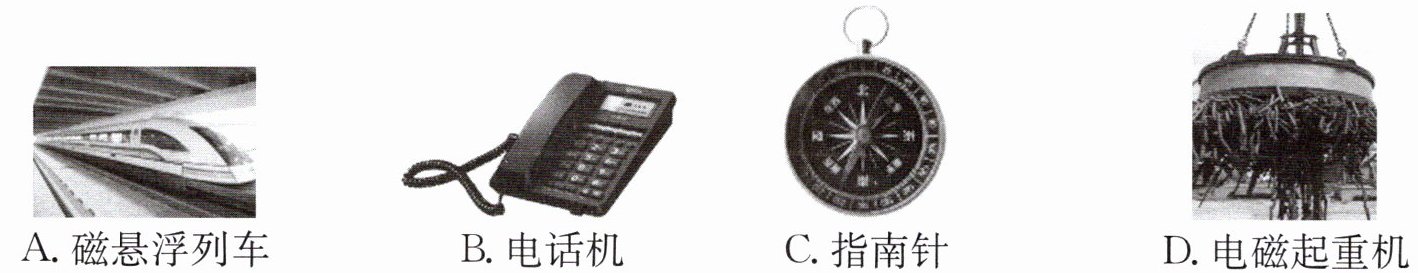

2. 电磁铁被广泛应用于生产、生活中. 下列产品中没有用到电磁铁的是(C)


A.磁悬浮列车
B.电话机
C.指南针
D.电磁起重机

答案： 2. C

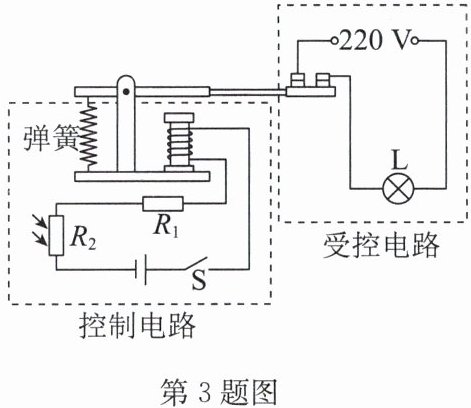

3. 如图为一款“智能照明灯”的电路，其控制电路中，电源电压恒定，$ R_1 $为可变电阻，$ R_2 $为光敏电阻，其阻值随光照强度而变化. 当电流到达某一值时，会将衔铁吸下，灯L天黑时自动发光，天亮时自动熄灭. 下列说法正确的是(D)


A.通电螺线管上方是N极
B.$ R_2 $的阻值随光照强度的增大而增大
C.灯泡不亮时，控制电路中没有电流
D.继电器利用了电流的磁效应工作

答案： 3. D
