《2026年启东中学作业本九年级物理下册苏科版苏北专版》

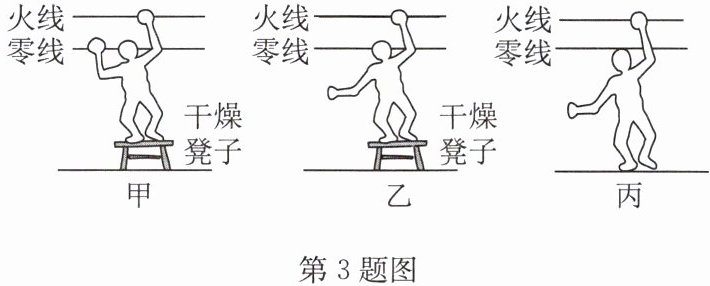

3. 如图情景中,当发生触电事故时,漏电保护断路器不会跳闸的是 (A)

A.甲
B.乙
C.丙
D.甲和丙

答案： 3.A

4. 请在图中虚线框内画出开关 S 和电灯 L 的符号,并用笔画线代替导线将三孔插座接入电路.

答案：
4.如答图所示
　　　　　

1. 引起家庭电路电流过大的原因主要是电路发生短路、电路中使用的用电器功率过大.

答案： 1. 电路发生短路 电路中使用的用电器功率过大

2. 由电流的热效应可知，当电流过大时，导线的温度急剧升高，会导致线路损坏甚至酿成火灾；除此之外，若线路连接处接触不良，则该处电阻变大，从而造成局部过热，也可能引起火灾.

答案： 2. 热 接触不良

3. 当电路过载或短路时，熔断器中的熔丝会熔断，从而切断电路，可以保护电路安全.现在普遍使用的是空气断路器.

答案： 3. 熔丝 空气

4. 我们要了解安全用电的常识.例如，用电器或电线着火时，应先切断电源再灭火；发现有人触电，应立即切断电源，无法切断电源时可用干燥木棍等绝缘体挑开触电者身上的电线.
当堂反馈

答案： 4. 切断电源 立即切断电源

1. (2025·盐城)下列行为符合安全用电要求的是(D)

A.在电暖器上烘衣服
B.在高压线下放风筝
C.用湿布擦拭用电器
D.发现用电器失火时，先切断电源

答案： 1. D

2. 在家庭电路中，下列情况会引起空气断路器“跳闸”的是(B)

A.开关中的两个线头相碰
B.插座中的两个线头相碰
C.关闭正在使用的电视机
D.电饭锅的插头与插座接触不良

答案： 2. B

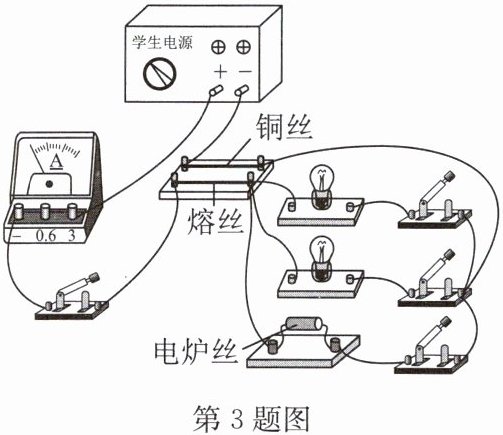

3. 如图所示，接通电源，依次闭合各小灯泡支路的开关，可以看到电流表的示数逐渐增大，而当闭合电炉丝支路的开关时，会发现熔丝被熔断，其原因是总功率过大(选填“短路”或“总功率过大”).

答案： 3. 增大 总功率过大
