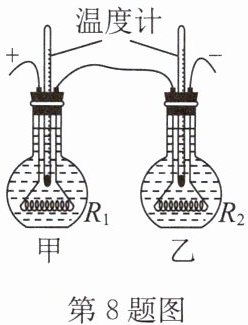

8. 如图所示，将两段电阻丝 $R_{1}$、$R_{2}$ 分别安装在甲、乙两个相同的装置中(装有等量同种液体)，已知 $R_{1}＞R_{2}$，通电一段时间后可以观测到
甲
装置中的温度变化更大；为使两个装置中的温度变化更快，你可以采取什么方法：将液体倒出一些
(写出一种即可).
答案：
8. 甲 将液体倒出一些
9. (2025·四川)学校举办科技节活动，小李同学利用所学知识设计了一款电热杯垫参加展评，该杯垫具有“加热”和“保温”两种功能. 他设计的电路如图所示，电源电压为 $12V$，$R_{1}$、$R_{2}$ 为两个发热元件，其阻值不随温度变化，$R_{2}$ 的阻值为 $8\Omega$，当开关 $S$ 接 $2$ 时，电流表的示数为 $1A$. 求：
(1) 发热元件 $R_{1}$ 的阻值.
(2) 当开关 $S$ 接 $1$ 时，杯垫工作 $10s$ 产生的热量.
(1) 发热元件 $R_{1}$ 的阻值.
(2) 当开关 $S$ 接 $1$ 时，杯垫工作 $10s$ 产生的热量.
答案：
9. 解：
(1)由题图可知，当开关 S 接 2 时，$R_{1}$和$R_{2}$串联，电流表测量电路中的电流，$I = 1A$，根据欧姆定律可得电路的总电阻$R_{总}=\frac{U}{I}=\frac{12V}{1A}=12\Omega$，由串联电路电阻规律可得，$R_{1}$的阻值$R_{1}=R_{总}-R_{2}=12\Omega - 8\Omega = 4\Omega$。
(2)当开关 S 接 1 时，电路为$R_{1}$的简单电路，因为电路为纯电阻电路，所以杯垫工作 10s 产生的热量$Q = W=\frac{U^{2}}{R_{1}}t=\frac{(12V)^{2}}{4\Omega}×10s = 360J$。
(1)由题图可知，当开关 S 接 2 时，$R_{1}$和$R_{2}$串联，电流表测量电路中的电流，$I = 1A$，根据欧姆定律可得电路的总电阻$R_{总}=\frac{U}{I}=\frac{12V}{1A}=12\Omega$，由串联电路电阻规律可得，$R_{1}$的阻值$R_{1}=R_{总}-R_{2}=12\Omega - 8\Omega = 4\Omega$。
(2)当开关 S 接 1 时，电路为$R_{1}$的简单电路，因为电路为纯电阻电路，所以杯垫工作 10s 产生的热量$Q = W=\frac{U^{2}}{R_{1}}t=\frac{(12V)^{2}}{4\Omega}×10s = 360J$。
10. (2025·巴中)下列符合安全用电的是(
A.用电器着火，要先灭火，再切断电源
B.使用测电笔时，不能接触笔尾的金属部分
C.有金属外壳的家用电器必须使用三孔插座
D.家里的多个大功率用电器可以同时共用一个插座
C
)A.用电器着火，要先灭火，再切断电源
B.使用测电笔时，不能接触笔尾的金属部分
C.有金属外壳的家用电器必须使用三孔插座
D.家里的多个大功率用电器可以同时共用一个插座
答案：
10. C

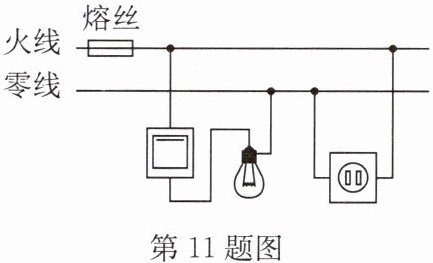

11. (2025·常州)如图所示的家庭电路，闭合开关，灯泡发光. 一段时间后，突发熔丝熔断. 下列四种电路故障中：①开关处短路，②开关处断路，③灯泡处短路，④插座内左右金属片接触，会导致熔丝熔断的是(
A.①③
B.②③
C.①④
D.③④
D
)A.①③
B.②③
C.①④
D.③④
答案：
11. D

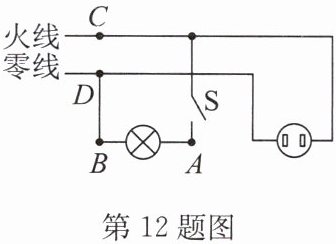

12. (2025·南通二模)如图所示的家庭电路中，闭合开关后灯泡不亮. 用测电笔检测插座的两孔，发现只有插入右孔时氖管才发光. 用测电笔检测 $A$ 点氖管发光，检测 $B$ 点氖管不发光. 发生这一现象的原因可能是(
A.灯泡断路
B.灯泡短路
C.$C$ 处断路
D.$D$ 处断路
A
)A.灯泡断路
B.灯泡短路
C.$C$ 处断路
D.$D$ 处断路
答案：
12. A
