3. 探究电动机的工作原理.

(1)甲图中，线圈左右两边框 $ ab $、$ cd $ 的受力方向相反，其原因是磁场方向相同而电流方向不同.
(2)图乙为直流电动机的工作原理图，部件“A、B”是换向器，其作用是当线圈刚转过平衡位置时，立即改变电流方向，从而改变线圈的受力方向，使线圈在磁场中连续转动. 电动机工作时，主要是把电能转化为机械能.

答案： 3.
(1)磁场方向相同而电流方向不同
(2)换向器 平衡位置 机械能

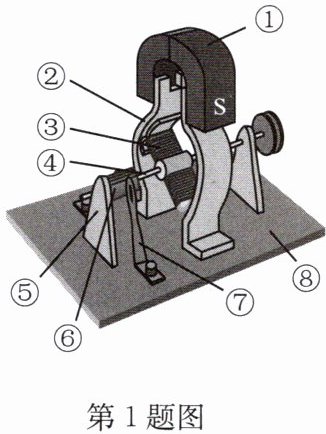

1. 如图所示的直流电动机模型的主要部件有①蹄形磁体，②弧形铁片，③线圈，④转轴，⑤支架，⑥换向器，⑦电刷，⑧底座.

答案： 1. 蹄形磁体 线圈 换向器 电刷

2. 组装直流电动机模型
(1) 观察线圈和转轴的结构，将线圈固定在转轴上.
(2) 底座放置在水平工作台面上，支架固定在底座上，然后将转轴安装在支架上，注意使线圈和转轴能较好地转动.
(3) 用螺钉把电刷(铜片)固定在底座上，同时使电刷与转轴上的换向器(两个半圆铜环)接触，其间的压力要适当，以保证转轴正常转动.
(4) 从固定电刷的两个螺钉(接线柱)上引出两根导线，分别把两个弧形铁片的一端用螺钉固定在底座上，另一端用磁体夹住.

答案： 2.
(1)转轴
(2)转轴
(3)换向器 压力
(4)底座 磁体

3. 影响电动机线圈转动方向的因素有电流的方向、磁场的方向；影响电动机线圈转动快慢的因素有电流的强弱、磁场的强弱.
当堂反馈

答案： 3. 电流的方向 磁场的方向 电流的强弱 磁场的强弱

1. 组装直流电动机模型的正确顺序是BDACE.
A. 固定电刷(铜片)，使电刷与转轴上的换向器接触.
B. 把线圈固定在转轴上.
C. 从固定电刷的两个螺钉上引出两根导线.
D. 将转轴安装在支架上.
E. 分别把两个弧形铁片的一端用螺钉固定在底座上，另一端用磁体夹住.

答案： 1. BDACE
