《2025年1加1轻巧夺冠完美期末八年级物理上册人教版辽宁专版》

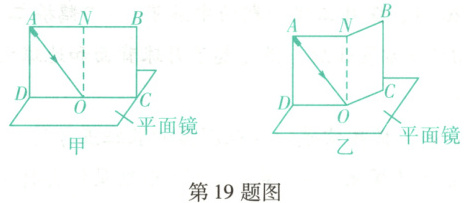

19.(5分)(铁岭市银州区期末)探究光的反射规律的实验装置如图甲所示，平面镜放在水平
桌面上，标有刻度(图中未画出)的白色纸板ABCD，能绕垂直于CD的ON轴翻转，在纸板上安装一支可在纸板平面内自由移动的激光笔。
(1)实验前，应将纸板竖直放置于平面镜上，移动激光笔，使入射光束绕入射点0 沿逆时针方向转动，可观察到反射光束沿顺时针方向转动。
(2)移动激光笔，使入射角为45°，测得反射角也为45°，由此就得出“光反射时，反射角等于人射角”的结论。你认为不妥之处是一次实验得到的结论具有偶然性。
(3)如图乙所示，将纸板右半部分绕0N向后翻转任意角度，发现均无反射光束呈现在纸板上，此现象说明了_。
(4)图甲中，若将纸板(连同激光笔)绕CD向后倾斜，此时反射光束C(填字母标号)。
A.仍在纸板上呈现 B.被纸板挡住 C.在纸板前方

答案： 19.
(1)竖直 顺
(2)一次实验得到的结论具有偶然性
(3)反射光束、入射光束和法线在同一平面内
(4)C
【解析】
(1)白色纸板$ABCD$应竖直放置于平面镜上，这样反射光束才可以在纸板上呈现；通过移动激光笔，使入射光束绕入射点$O$沿逆时针方向转动，则入射角增大，反射角也增大，反射光束会远离法线，即反射光束会沿顺时针方向转动。
(2)因为一次实验具有偶然性，所以不能只由一组数据就得出结论，应改变入射角的大小进行多次实验。
(3)如题图乙所示，将纸板右半部分绕$ON$向后翻转任意角度，发现均无反射光束在纸板上呈现，此现象说明了反射光束、入射光束和法线在同一平面内。
(4)在题图甲中，若将纸板(连同激光笔)绕$CD$向后倾斜，法线始终垂直于平面镜，则反射光束、入射光束、法线所在的平面也垂直于平面镜，所以反射光束在纸板前方。

20.(9分)李刚同学在做探究凸透镜成像的规律实验。
(1)如图甲所示，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则
凸透镜的焦距f=10.0cm。
(2)实验过程中，当蜡烛与凸透镜的距离如图乙所示时，在光屏上可得到一个清晰的倒
立、放大(填“缩小”“等大”或“放大”)的实像，生活中的投影仪(填“照相机”
“投影仪”或“放大镜”)利用了该原理工作。若保持蜡烛和光屏位置不变，移动透镜至40.0cm刻度线处，光屏上能再次呈现清晰的像。
期末试卷(六) 第5页(共8页)
(3)光屏上得到发光体清晰的像时，同组同学不小心用手指尖摸到凸透镜，使其凸透镜
上有一黑点，此时光屏上有C(填字母标号)。
A.指尖的像 B.指尖的影子 C.烛焰完整的像 D.烛焰不完整的像
(4)如图丙所示，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在B(填
“A”“B"或“C")处能观察到蜡烛的像，像是如图丁中的4(填“1”“2”“3”或
“4”)。
(5)由于实验时间较长，蜡烛变短，烛焰的像没有成在光屏中央，要使烛焰的像成在光
屏中央，应将凸透镜向下(填“上"或“下”)移动。
(6)实验完成之后，小莉把自己的近视眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的
像变得模糊了，若想在光屏上重新得到清晰的像，在不改变蜡烛和凸透镜位置的情
况下，应将光屏远离(填“靠近”或“远离”)凸透镜。

答案： 20.
(1)$10.0$
(2)放大 投影仪 $40.0$
(3)C
(4)B 4
(5)下
(6)远离
【解析】
(1)让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，凸透镜与光屏间的距离为焦距，则凸透镜的焦距$f = 10.0\ cm$。
(2)如题图乙所示，物距小于像距，所成的像为倒立、放大的实像，生活中的投影仪利用了该原理工作；保持蜡烛和光屏位置不变，移动透镜在光屏上能再次呈现清晰的像，由光路可逆知，此时物距为原来的像距，物距为$30\ cm$，故将透镜移动至$40.0\ cm$刻度线处。
(3)光屏上得到发光体清晰的像时，同组同学不小心用手指尖摸到凸透镜，使其凸透镜上有一黑点，挡住了凸透镜的一部分，不会影响凸透镜成像，由于物距不变，像距不变，像的位置不变，则光屏上的像与原来相比，像仍完整但会变暗，且在光屏上不会出现指尖的像或影子。
(4)如题图丙所示，保持蜡烛位置不变，移动凸透镜至$16\ cm$刻度线处，物距为$6\ cm$小于一倍焦距，所成的像是正立、放大的虚像，物像在同侧，故人眼在B处能观察到蜡烛的像，像是如图丁中的4。
(5)由于实验时间较长，蜡烛变短，根据经过凸透镜中心的光沿直线传播可知，光屏上的像向上移动，要使烛焰的像成在光屏中央，应将凸透镜向下移动。
(6)近视眼镜是凹透镜，对光线有发散作用，放在蜡烛与凸透镜之间，使凸透镜成像延迟会聚，若想在光屏上重新得到清晰的像，在不改变蜡烛和凸透镜位置的情况下，应将光屏远离凸透镜才能重新得到清晰的像。
