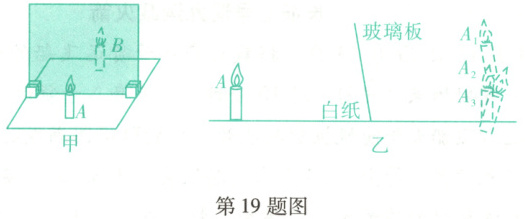

19.(5分)如图甲是探究平面镜成像特点的实验装置图。
(1)实验时，不采用平面镜采用透明薄玻璃板，不仅能观察到蜡烛像，也便于确定像的位置。
(2)在竖立的玻璃板前点燃蜡烛A，可以看到蜡烛A在玻璃板后面的像，取一支外形相同但不点燃的蜡烛B在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合。在比较物与像的大小关系时，蜡烛B替代的是蜡烛A的像(填“蜡烛A的像”或“蜡烛B的像”)，看到蜡烛是由光的反射(填“反射”或“折射”)形成的。
(3)移去蜡烛B，在其原来位置上放置一块光屏，光屏上不能(填“能”或“不能)呈现蜡烛A的像。
(4)实验过程中如果玻璃板没有垂直架在纸上，而是如图乙所示倾斜，蜡烛A的像应是图中的A₁(填“A1”“A”或“A3”)。

答案： 19.
(1)确定像的位置　
(2)蜡烛A的像　反射　
(3)不能　
(4)A₁
[解析]
(1)该实验采用透明薄玻璃板代替日常使用的平面镜，玻璃板是透明的，观察到蜡烛A像的同时，也能观察到蜡烛B，当蜡烛B和蜡烛A的像重合时，蜡烛B的位置便是蜡烛A的像的位置。
(2)在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至它与蜡烛A的像完全重合。在比较物与像的大小关系时，蜡烛B替代的是蜡烛A的像，看到蜡烛是由光的反射形成的。
(3)移去后面的蜡烛，并在所在位置上放一光屏，则光屏上不能接收到蜡烛烛焰的像，平面镜所成的像是虚像。
(4)实验过程中如果玻璃板没有垂直架在纸上，而是如题图所示倾斜，物与像关于镜面对称，蜡烛A的像应是题图中的A₁。

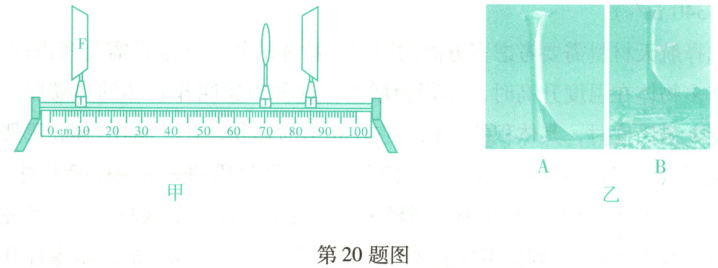

20.(6分)(沈阳市皇姑区期末)[探究名称]探究变焦照相机如何成清晰的像。

[问题]
小雨同学通过实验探究知道，人能看清远近不同的物体，与晶状体的焦距有关，小雨还
想知道使用变焦照相机拍照,如何得到清晰的像。于是他用图甲所示装置进行探究。
[证据]
(1)实验前，应调节“F”光源、凸透镜和光屏三者的中心大致在同一高度，目的是使像呈
现在光屏的中央。
(2)保持“F”光源到凸透镜的距离不变，换上不同焦距的凸透镜，调节光屏到凸透镜的
距离，直到光屏上成清晰的像，分别记录焦距、像距和①。
期末试卷(二) 第5页(共8页)
(3)保持(2)中某距离不变，换用不同焦距的透镜多次实验。
(4)部分实验数据如下表所示。

[解释]在表中①处填入的内容为像高/cm。分析表中数据可知:当物距不变时，凸透镜
焦距越大，像距越大，像也越大。
[应用]如图乙是小明站在同一位置用数码相机(焦距可改变)对着世博园百合塔先后拍摄
的两张照片A和B，请你根据实验结果判断:照片A是用焦距大一些(填“大一些”或
“小一些”)的镜头拍摄的。
[交流]在图甲中,小明借来老师的眼镜将其放在“F”光源和凸透镜之间，光屏上原本清
晰的像变模糊了，向右移动光屏，光屏上的像又变清晰，说明老师戴的是近视眼镜。

答案： 20.
(1)光屏的中央　
(2)“F”光源
[解析]像高/cm 大　[应用]大一些
[交流]近视
