《2025年1加1轻巧夺冠完美期末八年级物理上册人教版辽宁专版》

16. （沈阳市浑南区期末）自行车尾灯的示意图如图甲所示。夜晚，用手电筒照射尾灯，看看它的反光效果。在图乙上画出反射光线。

答案：
16.如图所示

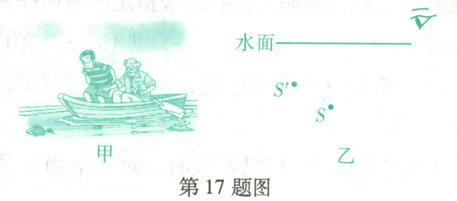

17. 如图所示，渔民看到水中 S'处有一条鱼，为了叉到鱼，他们不是对准图乙中的 S'，而是对准位置更深的 S 叉去，因为 S 才是鱼真实的位置，S'处是鱼像的位置。请你在图乙中作出一条由 S 发出，经过水面后射人人眼的光线。

答案：
17.如图所示

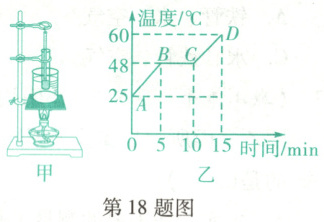

18. (6 分)(大连市西岗区期末)利用图甲的装置探究海波熔化时温度的变化规律，图乙中的 ABCD 是根据实验数据绘制的海波温度随时间变化的图像。
(1)图甲中，将装有海波的试管放入水中加热是为了使海波受热均匀。
(2)分析图乙中的图线 ABCD，在 1 ～ 4 min 时间内，试管内的海波处于固态，在 6 ～ 7 min 时间内，试管内的海波处于固液共存态，海波熔化时尽管不断吸热，但温度不变；熔化的时间持续5min；熔点是48℃。

答案： 18.
(1)均匀
(2)固 固液共存 温度 5 48

19. (6 分)(丹东市期末)鸭绿江大桥是丹东一大著名景观，如图甲，清晨迎着阳光看到美丽的江桥和它在水中的倒影，这个倒影实际上就是江桥在水中的像，这个像有什么特点？同学们利用实验室里的器材对平面镜成像的特点进行了探究。

平面镜成像时有什么特点？
【证据】
(1)器材：两支相同的蜡烛、玻璃板、白纸、记号笔、刻度尺。
(2)设计记录数据表格：表格①处应填的内容是蜡烛到平面镜的距离/cm。
【解释】
(1)蜡烛与点燃蜡烛的像完全重合，可得像与物体大小相等。
(2)如图丙所示，可得出像和物体到平面镜距离相等；像和物体连线与镜面垂直。
【交流】
(1)有同学在实验过程中，观察到点燃蜡烛的像好像总是“悬浮”在纸面上方。造成该现象的原因可能是玻璃板与桌面没垂直放置。
(2)若要探究平面镜成的是虚像，可采取的办法是在像的位置放光屏，看光屏上是否有像。

答案： 19.[证据]
(2)蜡烛到平面镜的距离/cm
[解释]
(1)相等
(2)相等 垂直
[交流]
(1)玻璃板与桌面没垂直放置
(2)在像的位置放光屏，看光屏上是否有像
