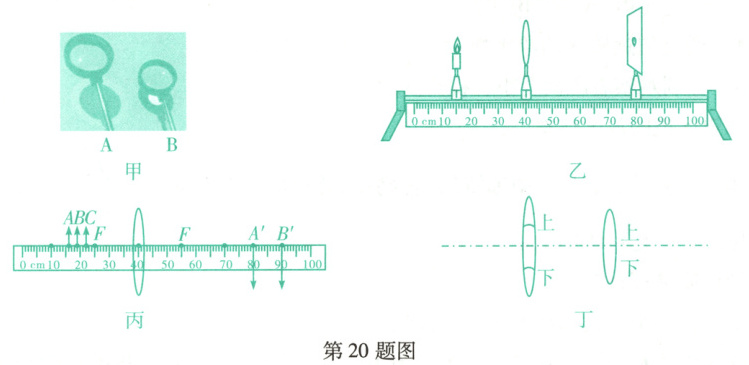

20. (6 分)(大连市高新区一中期末)实验小组同学们用如图的装置“探究凸透镜成像特点”，其中凸透镜的焦距为 15 cm，他们进行实验的同时在坐标纸上记录蜡烛与光屏上像的位置和大小，如图(用带箭头的线段表示物或像，A'、B'分别表示蜡烛在 A、B 处像的位置)。
(1)他们在挑选透镜时，把两个透镜甲、乙分别正对太阳光，在光屏上出现了如图甲所示的光斑，你认为他们应该选择B(填“A”或“B”)透镜来进行实验。
(2)将此凸透镜、点燃的蜡烛、光屏置于光具座上，调整烛焰焰心、凸透镜的中心和光屏的中心在同一高度上。点燃的蜡烛、凸透镜、光屏在如图乙所示的位置时，恰好在光屏上呈现了烛焰清晰的像，生活中利用这个成像特点制成了投影仪(填“放大镜”“投影仪”或“照相机”)。
(3)和其他小组交流后发现，当蜡烛在距透镜 15 ～ 30 cm 之间时，像均成在透镜另一侧距透镜 30 cm 以外处，但是，当他们把蜡烛放在 C 位置时，如图丙所示，在光具座上无论怎样移动光屏，都不能得到清晰的像，原因是像距太大。
(4)为了让蜡烛在 C 位置的像成在光具座上的光屏上，他们采用了如下做法：保持蜡烛和透镜的位置不变，更换凸透镜，在光具座上移动光屏，光屏上又出现了清晰的像，这表明此透镜焦距小于(填“大于”“小于”或“等于”)15 cm。
(5)如图乙所示，光屏上呈现清晰的像。此时某实验小组不小心将透镜摔成了三部分，在中间部分未找到的情况下，该小组将凸透镜的上下两部分粘在一起放回原位，继续完成实验，如图丁所示。此时该小组在光屏上将看到2个清晰的像。

答案： 20.
(1)B
(2)同一高度 投影仪
(3)像距太大
(4)小于
(5)2
