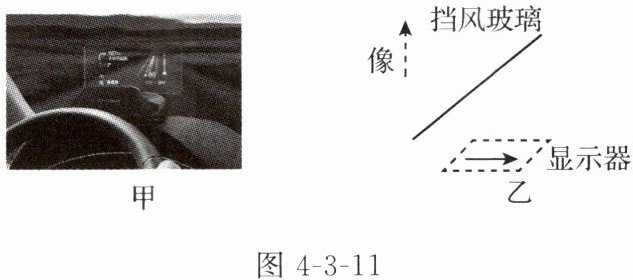

6. 图 4 - 3 - 11 甲是汽车的抬头显示系统，简称 HUD。HUD 可将水平显示器上的重要行车数据通过前挡风玻璃(看作平面镜)呈现在司机正前方，方便安全行车。若通过挡风玻璃成垂直于水平面的像，则挡风玻璃与水平面的夹角为45度。图 4 - 3 - 11 乙是 HUD 的成像原理图，行车时驾驶员若想将像调低，需要将显示器沿水平方向靠近(选填“远离”或“靠近”)挡风玻璃；移动后，像的大小将不变(选填“变大”“不变”或“变小”)。

答案： 45　靠近　不变

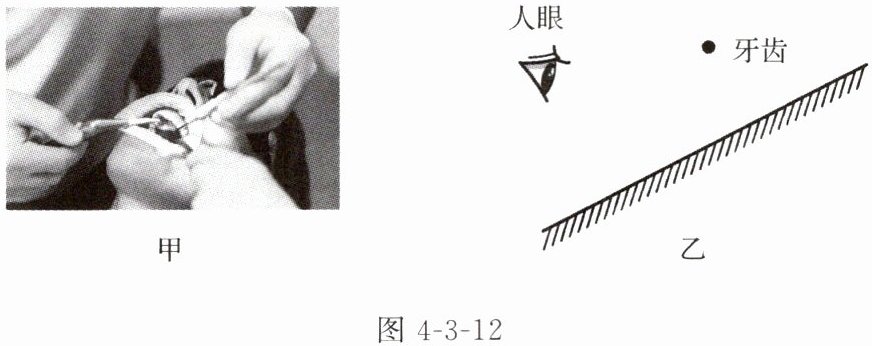

7. 如图 4 - 3 - 12 甲所示，医生给患者检查口腔时，借助镜子可以观察到牙齿背面，说明平面镜可以改变光的传播方向。医生为了看得更清楚，应将灯光照亮牙齿(选填“平面镜”或“牙齿”)。请你在图 4 - 3 - 12 乙中画出人眼看到平面镜中牙齿的光路图，保留作图痕迹。

答案： 传播方向　牙齿　如图所示

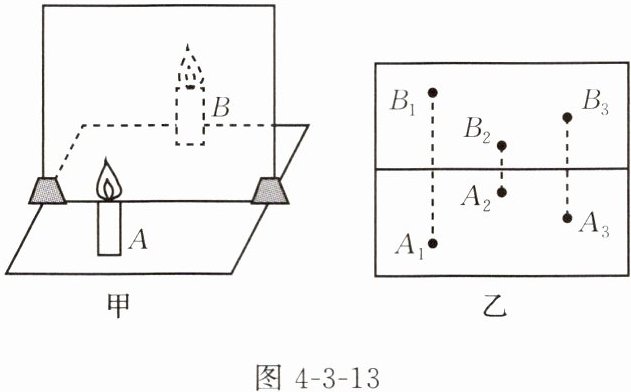

8. 【传统文化】五代时期名士谭峭所著《化书》中有言“是形也与影无殊，是影也与形无异”，描述了照镜子时“影与形无异”的现象。关于平面镜成像的特点，小明用如图 4 - 3 - 13 甲所示的装置进行了探究。
(1)把一支点燃的蜡烛 A 放在玻璃板前面，再拿一支大小与之相同但不点燃的蜡烛 B 放在玻璃板后面并移动，直到看上去它跟蜡烛 A 的像完全重合，说明平面镜所成的像与物体大小相等，证实了“影与形无异”。
(2)改变蜡烛 A 的位置，进行三次实验。用直线将物体和像的位置连接起来，如图 4 - 3 - 13 乙所示，发现像和物体的连线与镜面垂直，用刻度尺测得像和物体到镜面的距离相等。

(3)综上可得，平面镜所成的像与物体关于镜面对称。
(4)若在蜡烛 B 与玻璃板之间放一张白纸，蜡烛 A仍能(选填“仍能”或“不能”)通过玻璃板成像。

答案： 8.　
(1)相等　
(2)垂直　
(3)对称　　
(4)仍能
