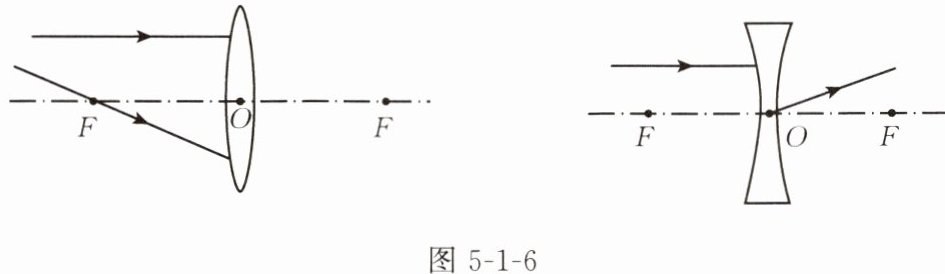

5. 请完成如图 5 - 1 - 6 所示的光路图，画出对应的折射光线或入射光线。

答案：

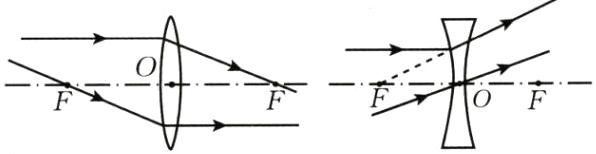

5. 如图所示

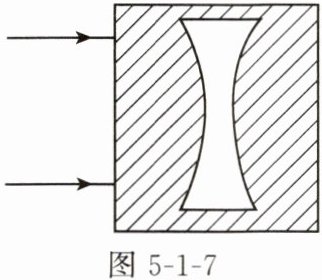

6. 如图 5 - 1 - 7 所示，透明玻璃砖内有一个呈双凹面(球面)的空气泡，一束平行光经过此玻璃砖，将会(C)。


A.还是平行光
B.发散
C.会聚
D.以上都有可能

答案： 6. C

1. 【传统文化】西汉刘安的《淮南万毕术》中有记载：“削冰令圆，举以向日，以艾承其影，则火生。”其描述的现象如图 5 - 1 - 8 所示，下列说法正确的是(B)。


A.该冰透镜是一种中间薄、边缘厚的透镜
B.用冰透镜生火利用了冰透镜对光的会聚作用
C.该冰透镜属于凹透镜
D.“以艾承其影”中的“影”指冰透镜的影子

答案： 1. B
