《2025年课内课外直通车八年级物理上册北师大版》

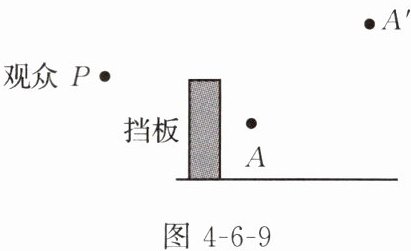

9. (湖北黄冈中考)在“仙女飞天”魔术表演中，位于P点的观众看到云雾中漫舞的“仙女”A'，实质是挡板后的演员A在平面镜中的虚像，如图4-6-9所示。请作出平面镜的位置，并将P点观众看到“仙女”的光路图画出来。

答案：

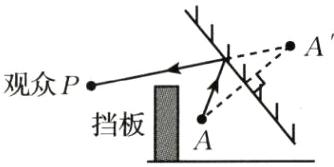

如图所示

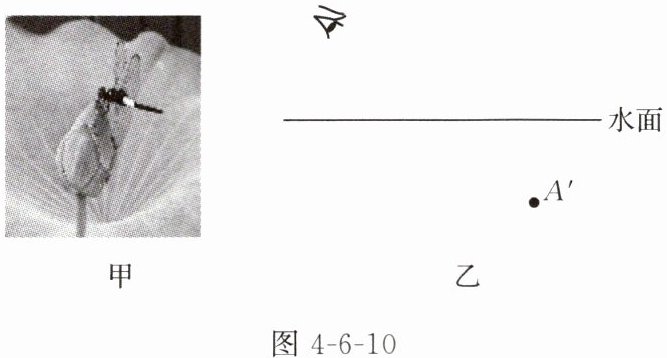

10. (2024·山西中考)古诗词是中华文化的瑰宝。“小荷才露尖尖角，早有蜻蜓立上头”描述的画面如图4-6-10甲所示。请在图4-6-10乙中画出光从蜻蜓经水面反射后进入人眼的光路图，其中A'表示水中的蜻蜓像的位置。

答案：
如图所示

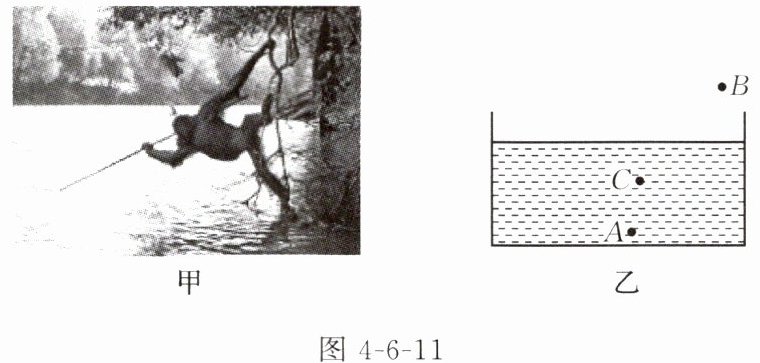

11. (2024·山西模拟)图4-6-11甲是科学家首次拍到猩猩用自制长矛从河中捕鱼的情景。为了捉到一条鱼，猩猩用矛拼命地刺向水里却没有成功。请在图4-6-11乙中画出猩猩眼睛在B处看到河底鱼的光路图，其中A、C分别是鱼和鱼的像所在位置。

答案：
如图所示

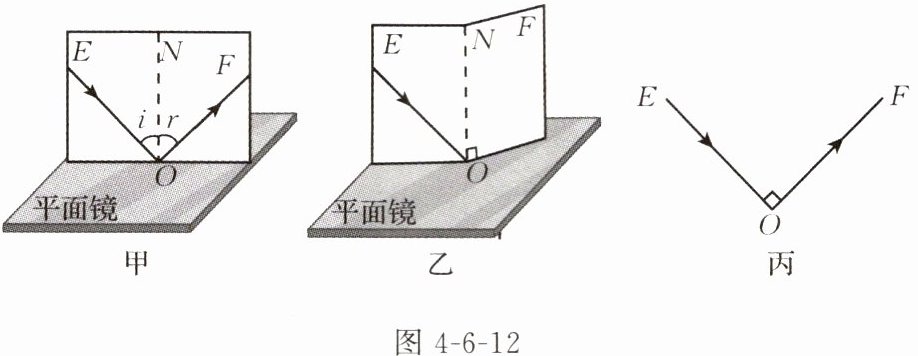

12. 如图4-6-12甲所示，在“探究光的反射定律”实验中，把一个平面镜放在水平桌面上，再把一纸板ENF竖直立在平面镜上，ON作为法线，使一束光贴着纸板ENF沿某一角度射到O点，经平面镜反射，沿另一个方向射出。在纸板ENF上用笔描出入射光EO和反射光OF的径迹。

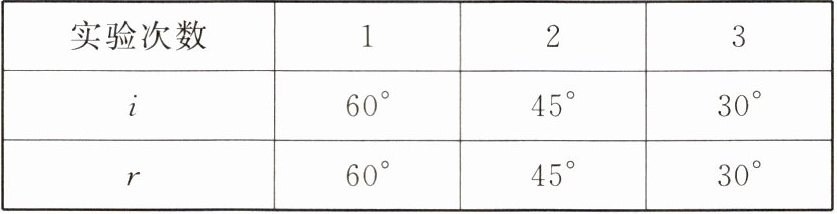

(1)改变光束入射的角度，多做几次实验，换用不同颜色的笔记录每次光的径迹。取下纸板ENF，用量角器测量法线ON两侧的角i和r，并将数据记录在下表中。分析表中数据，得出规律：在光的反射现象中，反射角入射角。

(2)把纸板NOF向前或向后折，如图4-6-12乙所示，都无法在纸板上看到反射光。把纸板NOF折回原来的位置(与纸板NOE在同一平面内)，又能在纸板上看到反射光了。这个现象表明：反射光线、入射光线和法线在内。
(3)实验中，让光逆着反射光的方向射到镜面，被反射后就会逆着原来的入射光的方向射出。这表明：在光的反射现象中，光路是的。
(4)在实验过程中，当光以某个角度入射时，反射光与入射光的夹角为90°，请在图4-6-12丙中画出平面镜的位置。

答案：

(1)等于
(2)同一平面
(3)可逆
(4)如图所示
