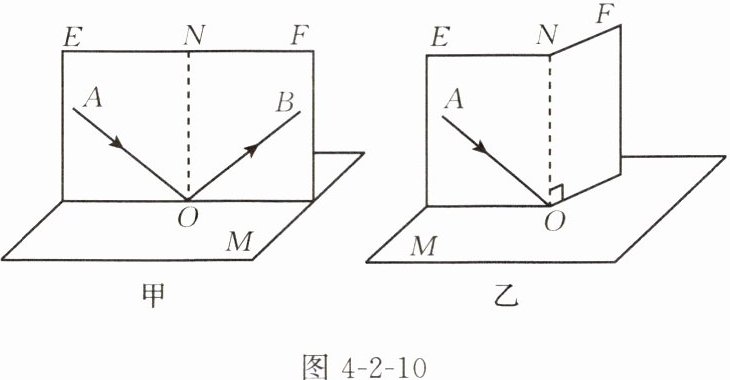

6. 如图 4 - 2 - 10 所示，在“探究光的反射定律”实验中，平面镜 $ M $ 放在水平桌面上；$ E $、$ F $ 是两块黏结起来的硬纸板，垂直于镜面放置且可绕 $ ON $ 转动；$ ON $ 垂直于镜面。

(1)如图 4 - 2 - 10 甲所示，当 $ E $、$ F $ 在同一平面内时，让入射光线 $ AO $ 贴着纸板 $ E $ 射向镜面，在纸板 $ F $ 上可看到反射光线 $ OB $，测出入射角和反射角的大小，便立即得出实验结论：反射角等于入射角。你认为这样得出结论不合理(选填“合理”或“不合理”)，原因是实验次数太少，结论具有偶然性。
(2)若将一束光线贴着纸板 $ F $ 沿 $ BO $ 射到 $ O $ 点，光线将沿图 4 - 2 - 10 甲中的OA方向射出，这是因为在光的反射现象中，光路是可逆的。
(3)如图 4 - 2 - 10 乙所示，让入射光线 $ AO $ 贴着纸板 $ E $ 射向镜面，以 $ ON $ 为轴线，把纸板 $ F $ 向后旋转一定角度，在镜面上会(选填“会”或“不会”)发生光的反射，在纸板 $ F $ 上不能(选填“能”或“不能”)看到反射光线 $ OB $。

答案：
(1)不合理　实验次数太少，结论具有偶然性　
(2)OA　可逆　
(3)会　不能

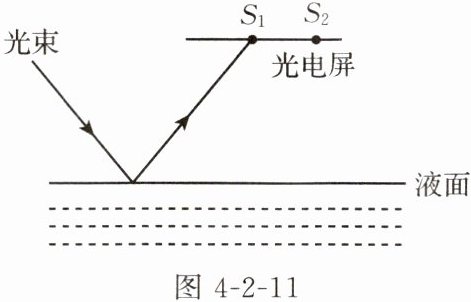

7. 有一利用光电控制液面高度的仪器，通过光束在液面上的反射光线打到光电屏上的位置来显示液面高度，光路图如图 4 - 2 - 11 所示。兴趣小组的同学进行探究，当入射光线方向不变，光电屏上的点由 $ S_1 $ 移到 $ S_2 $ 时，表示液面下降(选填“上升”“下降”或“不变”)。若入射光线与液面的夹角是 $ 50^{\circ} $，则反射角的大小是40°。

答案： 下降　40°
