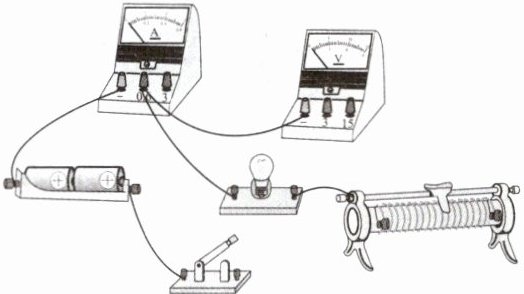

例1 请用笔画线表示导线把电路连接完整。已知电源电压为3V。要求：电压表测量灯泡两端电压，滑动变阻器滑片向右滑时灯泡变亮。

答案：
如图所示。

例2 学习完“练习使用滑动变阻器”后，某同学准备利用所学物理知识制作一个简易调光台灯。

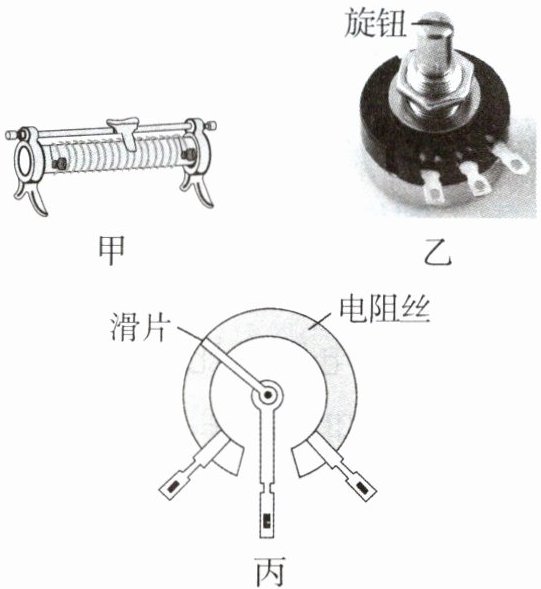

(1)能改变电路中的电阻大小的元件叫作变阻器，其中有一种是学生实验室中常用的滑动变阻器，如图甲所示；还有一种是如图乙所示的电位器，其内部结构如图丙所示。它们都是通过改变接入电路中的电阻丝的长度来改变电路中的电阻的。

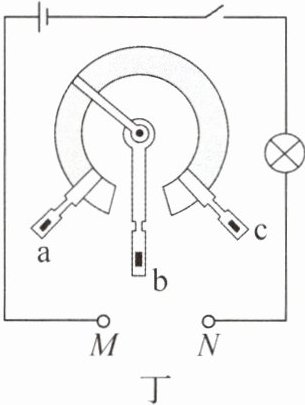

(2)该同学从网上买了一个规格合适的电位器，来制作简易调光台灯。如图丁所示，已知转动电位器旋钮时，滑片在电阻丝上同向滑动，若要使旋钮顺时针转动时台灯变亮，则应将电位器的b、c两个接线柱分别与电路中的M、N两点相连。闭合开关后，旋转旋钮，台灯不能(选填“能”或“不能”)完全熄灭。

答案：
(1)变阻器 长度
(2)b、c 不能

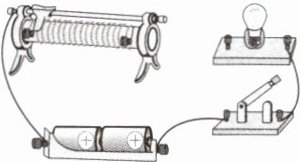

1. 如图所示，请将滑动变阻器接入电路，要求：滑动变阻器的滑片向左滑动时灯泡变亮。

答案：
如图所示。

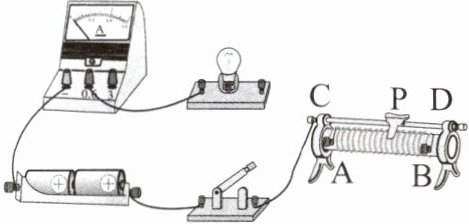

2. 小刚用如图所示的实验器材来研究调光台灯的工作原理，并连接了部分实验电路。

(1)小刚在连接实验电路之前，应该将开关断开。
(2)请你用笔画线表示导线，帮小刚连接成完整的实验电路，并让开关闭合时滑动变阻器连入电路的电阻最大。
(3)小刚连接完成上述实验电路，检查无误后，闭合开关，发现小灯泡不亮。小刚想：是不是电路中某处发生了断路？此时，小刚检验实验电路是否发生断路最简单的操作是：向右移动滑片，观察小灯泡是否发光。
小强认为在电路中连入一个电流表，观察电流表是否有示数也能判断电路是否发生了断路。若按照小强的方法进行判断，则电流表可以串联在这个电路中的ABCD。
A. 电源和开关之间
B. 开关和小灯泡之间
C. 小灯泡和滑动变阻器之间
D. 滑动变阻器和电源之间

答案：

(1)断开
(2)如图所示。

(3)向右移动滑片 ABCD
