体验:小彩灯的连接
老师上课时拿来一种节日小彩灯,是由多个小灯泡组成的,如图所示。若每个小彩灯上标注的正常工作电压是10V,则应将几个小彩灯串联接在家庭电路两端?

老师上课时拿来一种节日小彩灯,是由多个小灯泡组成的,如图所示。若每个小彩灯上标注的正常工作电压是10V,则应将几个小彩灯串联接在家庭电路两端?
答案:
家庭电路中的电压为220V,每个小彩灯的电压为10V,故应将22个小彩灯串联接在家庭电路中。
探究串联电路的电压规律
[实验思路]
1. 选用

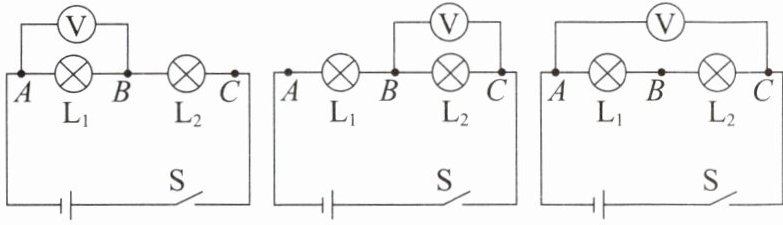

2. 将电压表的两端分别连接A与B、B与C、A与C,测量电压$U_{AB}、$$U_{BC}、$$U_{AC}。$
3. 改变两个小灯泡的

[实验过程]
1. 根据电路图连接电路,闭合开关,测出L₁、L₂和电源两端的电压并记录。

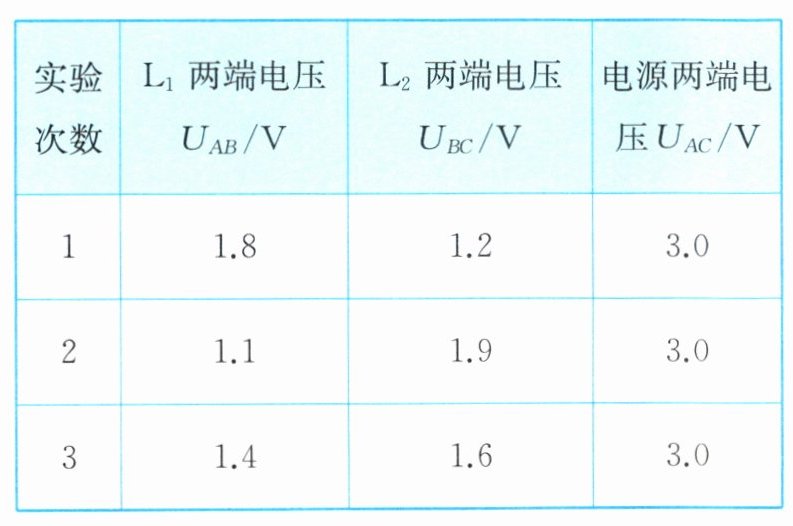

2. 实验数据

[实验结论]
串联电路中电源两端电压
[实验思路]
1. 选用
不同
(选填“相同”或“不同”)规格的小灯泡L₁、L₂连接电路。根据电源
电压选择电压表的测量范围。2. 将电压表的两端分别连接A与B、B与C、A与C,测量电压$U_{AB}、$$U_{BC}、$$U_{AC}。$
3. 改变两个小灯泡的
规格
,重做上述实验。[实验过程]
1. 根据电路图连接电路,闭合开关,测出L₁、L₂和电源两端的电压并记录。
2. 实验数据
[实验结论]
串联电路中电源两端电压
等于各用电器两端电压之和
。
答案:
1.不同 电源 3.规格;等于各用电器两端电压之和
1. 串联电路中电源两端电压等于各用电器两端电压之和,即U = U₁ + U₂ + U₃ + ··· + Uₙ。
答案:
正确
2. 采用不同规格的小灯泡多次测量的目的是使实验结论具有普遍性,防止偶然性。
答案:
该说法正确
3. 换用不同规格的小灯泡时,需要先
断开开关
。
答案:
断开开关
4. 电压表与待测用电器
并联
,电流从正接线柱流入,从负接线柱流出。
答案:
并联
5. 串联电池组两端的电压等于每节电池两端的电压之和。
答案:
正确
例1 (广东中考)探究串联电路中电压的规律。

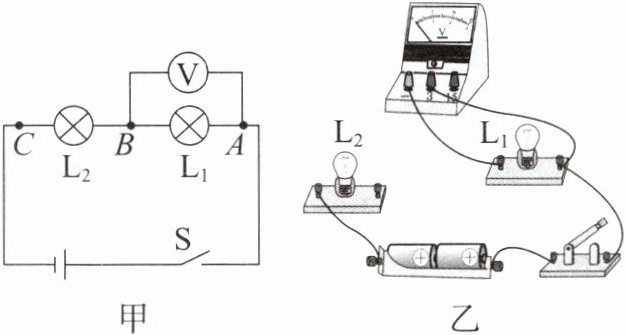

(1)根据图甲所示的电路图,用笔画线表示导线,将图乙所示电路连接完整。
(2)连接电路时,开关应处于

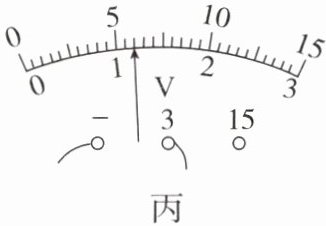

(3)用电压表分别测出电压$U_{AB}、$$U_{BC}$和$U_{AC}。$其中测$U_{AB}$时,电压表的示数如图丙所示,示数为
|序号|电压$U_{AB}/V$|电压$U_{BC}/V$|电压$U_{AC}/V$|
|----|----|----|----|
|1| |1.7|2.9|
|2|1.3|1.6|2.9|
|3|1.1|1.8|2.9|
①分析表中数据,得到初步结论:串联电路两端的总电压等于各部分电路两端的电压
②为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验。此外,还可以
(1)根据图甲所示的电路图,用笔画线表示导线,将图乙所示电路连接完整。
(2)连接电路时,开关应处于
断开
状态。正确连接电路后,闭合开关,若L₂断路,则L₁两端无
(选填“有”或“无”)电压。(3)用电压表分别测出电压$U_{AB}、$$U_{BC}$和$U_{AC}。$其中测$U_{AB}$时,电压表的示数如图丙所示,示数为
1.2
V。接着更换不同规格的灯泡并多次实验,数据记录如下表所示。|序号|电压$U_{AB}/V$|电压$U_{BC}/V$|电压$U_{AC}/V$|
|----|----|----|----|
|1| |1.7|2.9|
|2|1.3|1.6|2.9|
|3|1.1|1.8|2.9|
①分析表中数据,得到初步结论:串联电路两端的总电压等于各部分电路两端的电压
之和
。②为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验。此外,还可以
改变电源电压并多次实验
。
答案:
(2)断开 无
(3)1.2 ①之和 ②改变电源电压并多次实验
(2)断开 无
(3)1.2 ①之和 ②改变电源电压并多次实验
