《2025年课时练人民教育出版社九年级物理全一册人教版》

探究并联电路的电压规律
[实验思路]
1. 选用不同(选填“相同”或“不同”)规格的小灯泡L₁、L₂连接电路。根据电源电压选择电压表的测量范围。
2. 将电压表的两端分别连到L₁两端、L₂两端和电源两端，测量电压U₁、U₂、U。如图所示。

3. 换用两个不同规格的小灯泡，重做上述实验。
[实验过程]
1. 测L₁两端的电压并记录。
2. 测L₂两端的电压并记录。
3. 测电源两端电压并记录。

[实验结论]
并联电路中电源两端电压与各支路用电器两端电压相等。

答案： 1.不同　电源　3.不同规格；相等

2. 当把几节相同的新干电池并联时，并联电池组两端的电压等于一节干电池两端的电压，即U = U₁ = 1.5V。

答案： 正确

3. 采用不同的方法多次进行实验的目的是得出普遍规律，防止结论的偶然性。

答案： 正确

例2 某实验小组在探究并联电路中电压的特点。

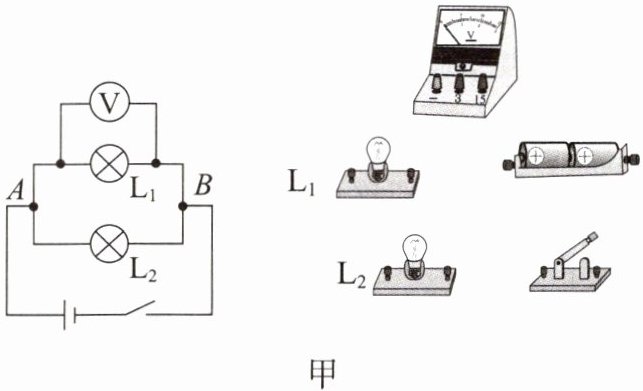

(1)实验电路图如图甲所示，根据电路图，用笔画线表示导线，将图乙实物图连接起来。
(2)连接电路时，开关处于断开状态。

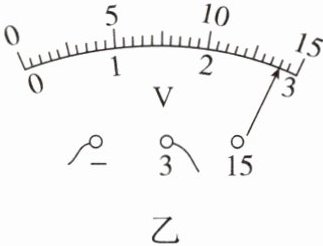

(3)正确连接好电路后，闭合开关，电压表的示数如图乙所示，示数为2.8V。

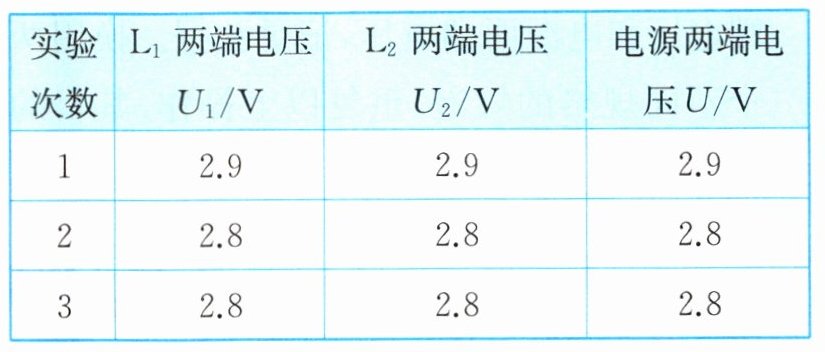

(4)测得灯泡L₁两端电压后，再测灯泡L₂两端电压和电源两端电压，记录数据。换用两个不同规格的灯泡，重复以上操作，其目的是得到普遍的规律。
(5)评估交流环节，有同学提出，实验中连接完电路，闭合开关，发现电压表指针反向偏转，原因是电压表正负接线柱接反。

答案：
(2)断开　
(3)2.8　
(4)得到普遍的规律　
(5)电压表正负接线柱接反
