《2025年课时练人民教育出版社九年级物理全一册人教版》

1. 如图所示，当开关S闭合后，两个灯泡均发光，两表均有示数。一段时间后，发现一个灯泡熄灭，电压表示数变为0，电流表示数增大。造成这种情况的原因可能是(A)


A.灯L₁被短路
B.灯L₁断路
C.灯L₂被短路
D.灯L₂断路

答案： A

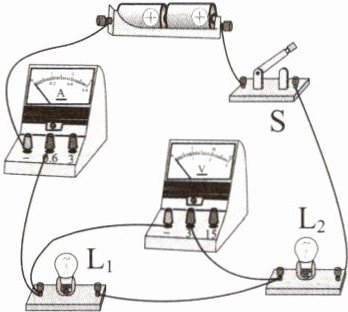

2. 如图所示，电源电压恒定不变，闭合开关S后，两个灯泡都不亮，电流表无示数，电压表有示数，则该电路的故障可能是(C)


A.灯泡L₁被短路
B.灯泡L₂被短路
C.灯泡L₁断路
D.灯泡L₂断路

答案： C

3. 如图所示的电路，电源电压保持不变，闭合开关电路正常工作，一段时间后，发现两个电表中有一个示数突然变大，另一个示数突然变小，电阻为R₁和R₂的定值电阻中只有一个发生故障，其他元件完好。下列判断正确的是(D)


A.一定是电阻为R₁的定值电阻被短路
B.一定是电阻为R₂的定值电阻被短路
C.可能是电阻为R₁的定值电阻断路
D.可能是电阻为R₂的定值电阻断路

答案： D

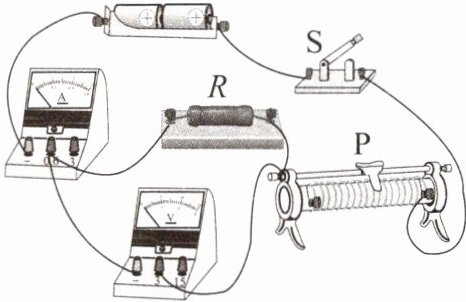

4. 如图所示的电路，开关S闭合后，移动滑片P的过程中发现电压表和电流表示数均没有变化，电压表的示数接近3V，电流表几乎无示数。产生此现象的原因可能是(C)


A.滑动变阻器断路
B.滑动变阻器被短路
C.定值电阻断路
D.定值电阻被短路

答案： C

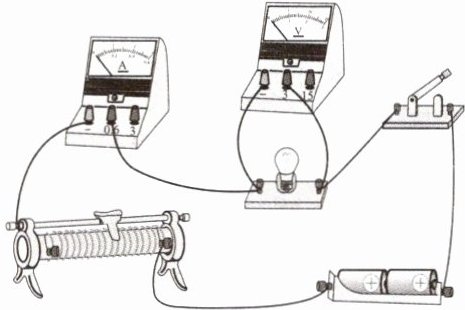

5. 如图所示的电路，闭合开关，小灯泡不发光，电路中只有一处故障。下列关于电路故障的说法正确的是(D)


A.若电流表示数为0，电压表示数接近电源电压，则故障可能是滑动变阻器断路
B.若电压表示数为0，电流表指针有明显偏转，则故障可能是小灯泡断路
C.若电压表、电流表示数均为0，则故障可能是小灯泡断路
D.若电压表、电流表示数均为0，则故障可能是滑动变阻器断路

答案： D
