探究并联电路中干路电流与各支路电流的关系
[实验思路]
在如图所示的电路中，在A、B、C三点接入电流表，分别测量支路和干路中的电流大小，根据实验数据判定并联电路中干路电流与各支路电流的关系。
[实验过程]

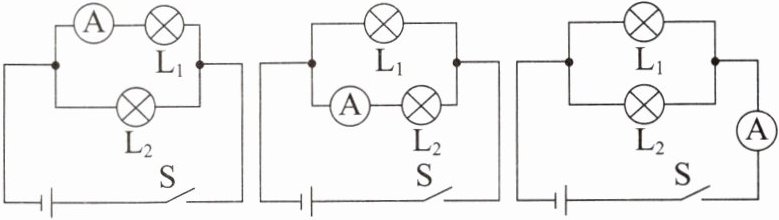

(1)设计实验电路，画出分别用电流表测量A、B、C三点电流的电路图。
(2)根据电路图连接电路，并进行测量。
(3)把测量数据记录在表格中。
(4)换上另外两个规格不同(选填“相同”或“不同”)的小灯泡，再次测量并记录各点的电流。
(5)实验数据如下表所示。
|小灯泡规格|A点的电流$I_A/A$|B点的电流$I_B/A$|C点的电流$I_C/A$|
|---|---|---|---|
|小灯泡$L_1$、$L_2$||| |
|小灯泡$L_3$、$L_4$||| |
|小灯泡$L_5$、$L_6$||| |
[实验结论]
在并联电路中，A、B、C三点的电流$I_A$、$I_B$、$I_C$的大小满足$I_C=I_A+I_B$。

答案： 不同；$I_C=I_A+I_B$

1. 在并联电路中，干路中的电流等于各支路中的电流之和。

答案： 各支路中的电流之和

2. 实验中要选用规格不同的灯泡，这样才能得出普遍性的规律。

答案： 正确

3. 实验改进

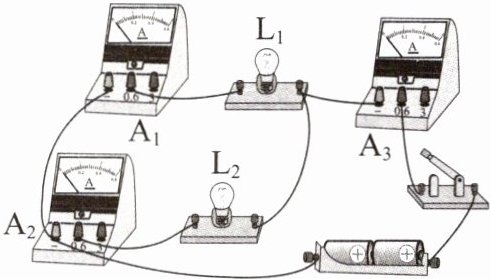

本实验可以把三个相同规格的电流表直接接到A、B、C三点上，同时测出$I_A$、$I_B$、$I_C$的大小，如图所示。

答案： IA=IB+IC
