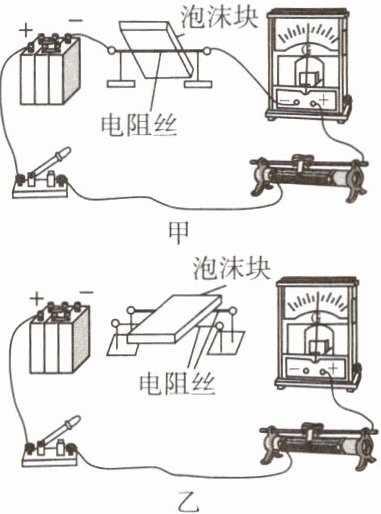

6. 为研究电流通过导体产生的热量与哪些因素有关，某同学找来了两根不同阻值的电阻丝、多块相同的泡沫块以及滑动变阻器、开关、导线、电源等，设计的方案如图甲所示。

(1)接通电路，几秒后发现泡沫块被电阻丝“切断”了。该实验方案是通过测量泡沫块被“切断”的时间长短来比较电流通过电阻丝时产生的热量多少的。
(2)为研究电流通过导体产生热量的多少与电流大小的关系，实验中应如何改变电流大小？移动滑动变阻器滑片或改变电源电压。
(3)为研究电流通过导体产生热量的多少与电阻大小的关系，请你在图乙中用笔画线代替导线补全实验电路。

答案：
6.
(1)泡沫块被“切断”的时间长短
(2)移动滑动变阻器滑片或改变电源电压
(3)如图所示
　　　　　　　

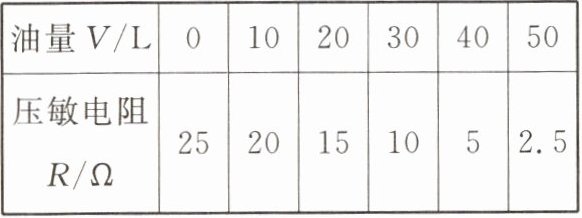

7. 某创新小组设计的汽车油量显示仪的电路原理图如图所示，其中电源电压恒定为 6 V，定值电阻 $ R_0 $ 为 5Ω，油量表实质上是量程为 0～3 V 的电压表。R 为压敏电阻，其电阻值与油箱中油量的关系如表所示。请回答下列问题。

(1)当油箱中油量增加时，电压表的示数将变大(填“变大”“变小”或“不变”)。
(2)当油箱中油量为 20 L 时，$ R_0 $ 两端的电压为多少？
(3)当汽油耗尽时，电路消耗电能的总功率是多大？
(4)此油箱最多能储存多少汽油？

答案： 7.
(1)变大
解:
(2)当油箱中油量为20 L时,从表中可知,压敏电阻R=15 Ω,由于R和R₀串联,通过R和R₀的电流I₀=I=U/(R₀+R)=6 V/(5 Ω+15 Ω)=0.3 A,
R₀两端电压U₀=R₀I₀=5 Ω×0.3 A=1.5 V。
(3)当汽油耗尽时,从表中可知,压敏电阻阻值最大,为R=25 Ω,
电路消耗电能的总功率P总=U²/(R+R₀)=(6 V)²/(25 Ω+5 Ω)=1.2 W。
(4)当油箱储存汽油最多时,R₀两端的电压最大,为3 V,
根据串联分压特点可知U_R/R=U₀/R₀,
故R=U_R R₀/U₀=(6 - 3)V×5 Ω/3 V=5 Ω,
查表可知油箱最多能储存40 L汽油。
