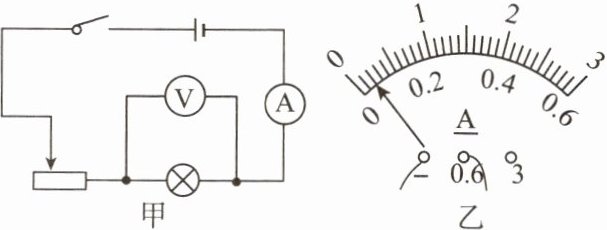

6. 小明利用图甲所示电路测定小灯泡的功率。被测小灯泡的额定电压为 2.5 V，电阻为 10 Ω 左右。实验室有如下器材：电源(电压为 6 V)、电流表(0～0.6 A、0～3 A)、电压表(0～3 V、0～15 V)、开关各一个，导线若干，滑动变阻器一个。

(1)实验前在检查仪器时，发现电流表指针如图乙所示，则接下来的操作是将电流表的指针调零。正确连接电路闭合开关后，发现无论怎样移动滑动变阻器的滑片，灯泡都不亮，电压表示数接近 6 V，电流表示数几乎为 0，电路的故障可能是小灯泡开路。
(2)排除电路故障后，闭合开关，改变滑动变阻器的阻值，多次测量，小明画出了小灯泡中电流随其两端电压变化的关系图像(如图丙所示)，则小灯泡的额定功率为0.625W。在多次测量中，小明还发现：当电压表的示数增大时，电压表与电流表的示数之比变大(填“变大”“变小”或“不变”)。
(3)小明又取了一个规格、型号完全相同的旧灯泡进行实验，发现在额定电压下工作时，灯泡亮度明显偏暗，小明仔细观察，发现这只灯泡的玻璃内壁变黑。灯泡亮度偏暗的原因是灯丝发光时因发生升华(填物态变化名称)而变细，消耗的实际功率变小(填“大”或“小”)。

答案：
(1)将电流表的指针调零　小灯泡开路　
(2)0.625 变大　
(3)升华　小

7. 小金测定小灯泡的额定功率，小灯泡的额定电压为 2.5 V，电阻约为 10 Ω。实验室有如下器材：电源(电压为 6 V)、电流表(0～0.6 A、0～3 A)、电压表(0～3 V、0～15 V)、开关与导线若干、滑动变阻器 $ R_1 $(10 Ω 0.5 A)、滑动变阻器 $ R_2 $(20 Ω 0.5 A)。

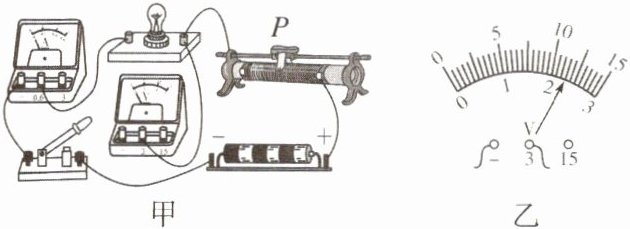

(1)请用笔画线代替导线，将图甲中的实物图连接完整。
(2)若要完成本实验，则选择的滑动变阻器是R₂(填“$ R_1 $”或“$ R_2 $”)。
(3)移动滑动变阻器的滑片到某一位置，电压表的示数如图乙所示；若要测量小灯泡的额定功率，则滑片向右(填“左”或“右”)端移动。

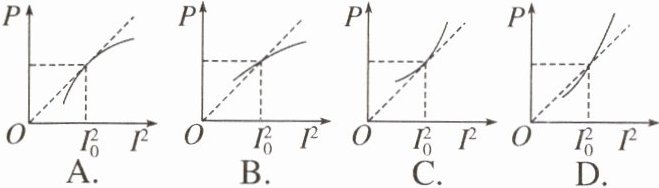

(4)$ I_0 $ 为小灯泡正常发光时的电流，以电流的平方($ I^2 $)为横坐标，以实际功率($ P $)为纵坐标，下列与实验数据最相符的图是D(填字母)。

答案：

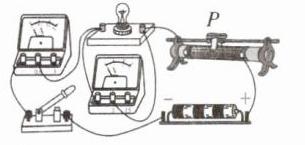

(1)如图所示　

(2)R₂　
(3)右　
(4)D
