《2025年作业本浙江教育出版社八年级科学上册浙教版》

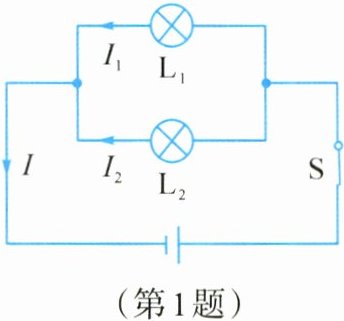

1. 如图所示,在“电流表测电流”的实验中,闭合开关S后,通过灯$L_1$的电流为$I_1,$通过灯$L_2$的电流为$I_2,$干路中的电流为I。若灯$L_1$发生断路,则下列说法正确的是( )。

A.电流$I_2$变大
B.电流$I_2$不变
C.总电流I不变
D.总电流I变大
]

答案： B

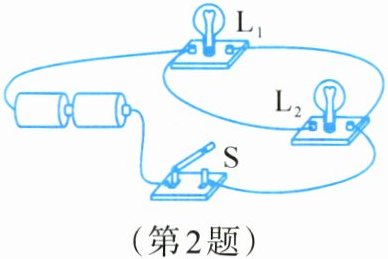

2. 如图所示,某同学在研究“并联电路的电流特点”时,用电流表测得通过灯泡$L_1、$$L_2$中的电流分别为1A和2A,则下列分析正确的是( )。

A.干路电流为3A

B.L_1$的电阻小于$L_2$的电阻$
$C.L_1$两端的电压小于$L_2$两端的电压
D.并联电路中各支路电流一定不同
]

答案： A

3. 如图所示,A、B两导体用同种材料制成,粗细相同,但A导体比B导体长,通过它们的电流分别为Iₐ、Iᵦ,A、B两导体两端的电压分别为Uₐ、Uᵦ,则下列关于两导体电流、电压关系的表述正确的是( )。

A.Uₐ= Uᵦ,Iₐ= Iᵦ
B.Uₐ＜Uᵦ,Iₐ＜Iᵦ
C.Uₐ＞Uᵦ,Iₐ= Iᵦ
D.Uₐ= Uᵦ,Iₐ＜Iᵦ
]

答案： D

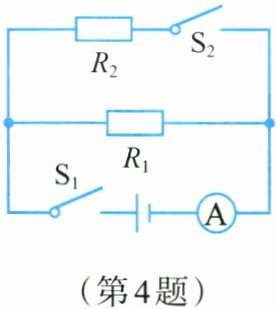

4. 在如图所示的电路中,电源电压不变$,R_2= 10Ω。$$S_1$闭合、$S_2$断开时,电流表的示数为0.2A。两开关都闭合时,电流表的示数为0.5A,则电阻$R_1= ______Ω。$
]

答案： 15
