《2025年作业本浙江教育出版社八年级科学上册浙教版》

6.下列说法正确的是( )。

A.电路中只要有电压就会有电流
B.电流表与被测电路并联
C.电路中有电流,则电路两端一定有电压
D.电压表与被测电路串联

答案： C

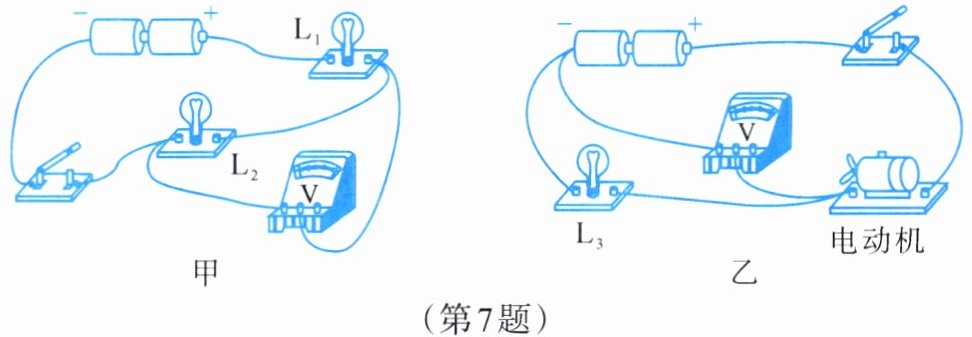

7.如图所示,电路甲中电压表测量的是______的电压,电路乙中电压表测量的是______的电压。

答案： $L_{2}$ $L_{3}$

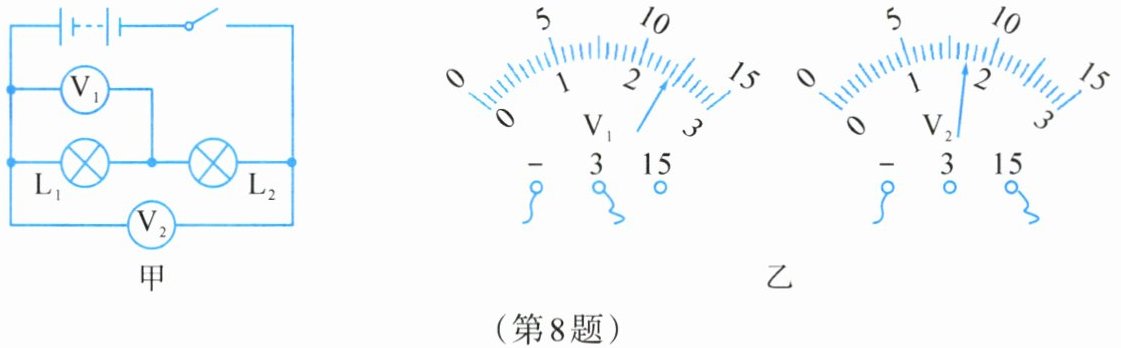

8.某同学用$V_1、$$V_2$两个电压表分别测图甲中两处电路电压,刻度盘上指针位置如图乙所示。则电灯$L_1$和$L_2$两端电压分别为______V和______V。

答案： 2.4 6.1

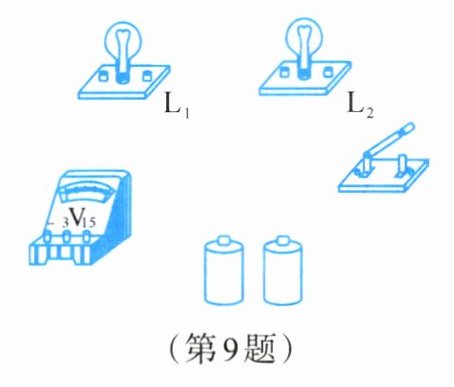

9.如图所示,用笔画线表示导线连接实物图$,L_1、$$L_2$串联,电压表测量$L_2$的电压(估计在2～3V之间),并画出对应的电路图。

答案： 按上述步骤连接实物图和画出电路图（由于无法直接画图，以文字描述规范为准）。
