《2025年作业本浙江教育出版社八年级科学上册浙教版》

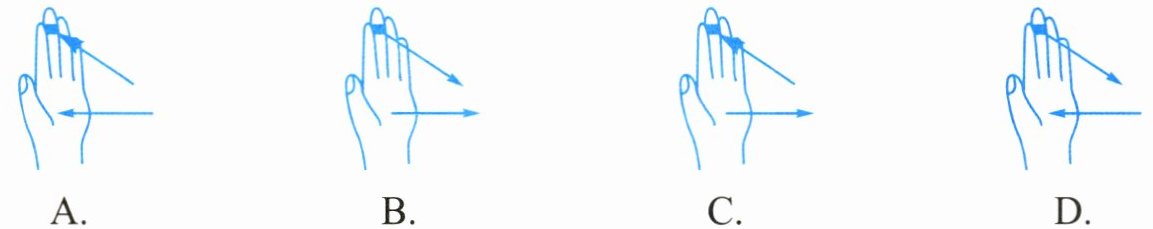

10. 某同学在建筑工地上看到简易吊车,他想通过自身的体验来了解这种简易吊车直立在地面上的支撑直杆所受的力。回家后,他找来一根细绳和一把塑料直尺,仿照简易吊车的结构组成如图所示的三角支架。绳的一端绕在手指上,杆的一端顶在掌心,当A处挂上重物时,绳对手指以及杆对掌心均有作用力。对这两个作用力的方向判断正确的是( )。


A.
B.
C.
D.

答案： D

11. 某同学为了制作弹簧测力计,对一根弹簧进行了探究：将弹簧的一端固定,另一端悬挂钩码,记录弹簧的长度与它受到的拉力之间的关系,实验记录如下表所示。
| 拉力/N | 0 | 0.5 | 1.0 | 1.5 | 2.0 | 3.0 | 4.0 |
| 弹簧长度/cm | 6.5 | 7.5 | 8.5 | 9.5 | 11.0 | 14.2 | 18.0 |

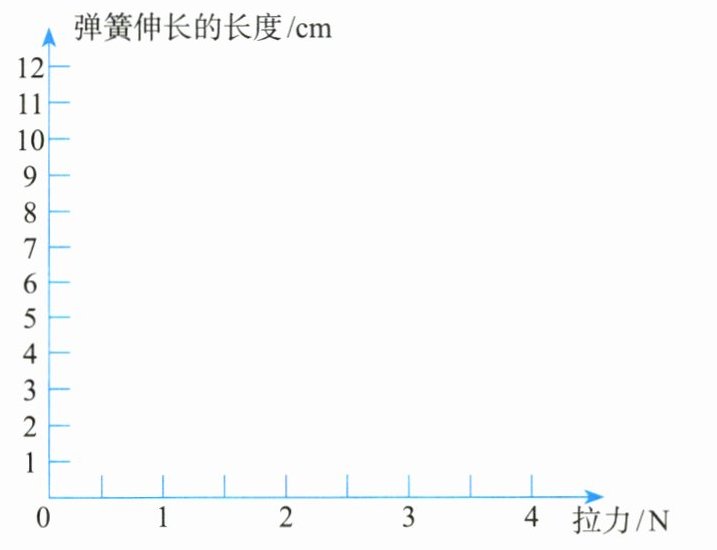

(1) 请在坐标图中画出弹簧伸长的长度与它受到的拉力之间的关系。
(2) 从上述信息可得,若用此弹簧制作弹簧测力计,它的量程是______N。
(3) 当该弹簧伸长1.5cm时,弹簧所受的拉力为______。

答案：
(1)用描点法作图，图略
(2)0~1.5
(3)0.75N
