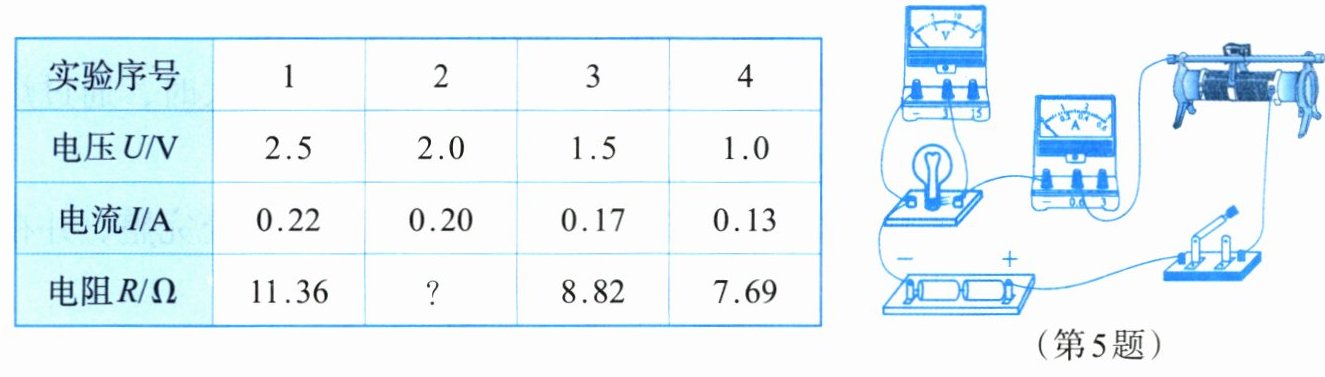

5. 甲同学连接好如图所示电路,闭合开关,按一定操作来测量小灯泡的电阻,获得实验数据如下表所示。
(1)表中第2次实验时,小灯泡电阻为______Ω。

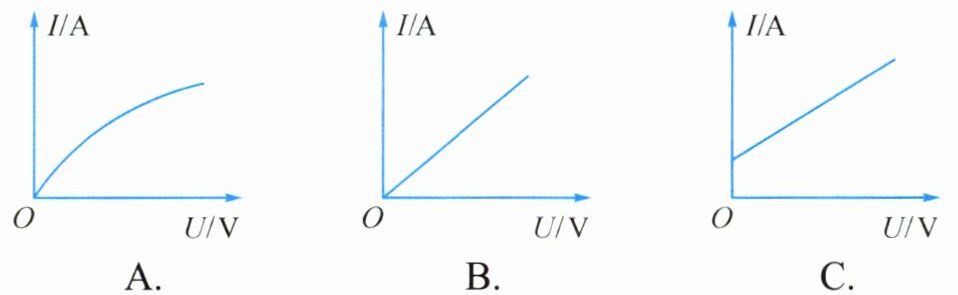

(2)根据表格中的实验数据绘制I-U图像,正确的是______。
(3)乙同学按甲同学的方法连接好电路,闭合开关后发现小灯泡不发光,电流表指针不偏转,电压表指针偏转。若此电路只有一处故障,你认为故障是______。
(1)表中第2次实验时,小灯泡电阻为______Ω。
(2)根据表格中的实验数据绘制I-U图像,正确的是______。
(3)乙同学按甲同学的方法连接好电路,闭合开关后发现小灯泡不发光,电流表指针不偏转,电压表指针偏转。若此电路只有一处故障,你认为故障是______。
答案：
（1）10 （2）A （3）小灯泡断路
