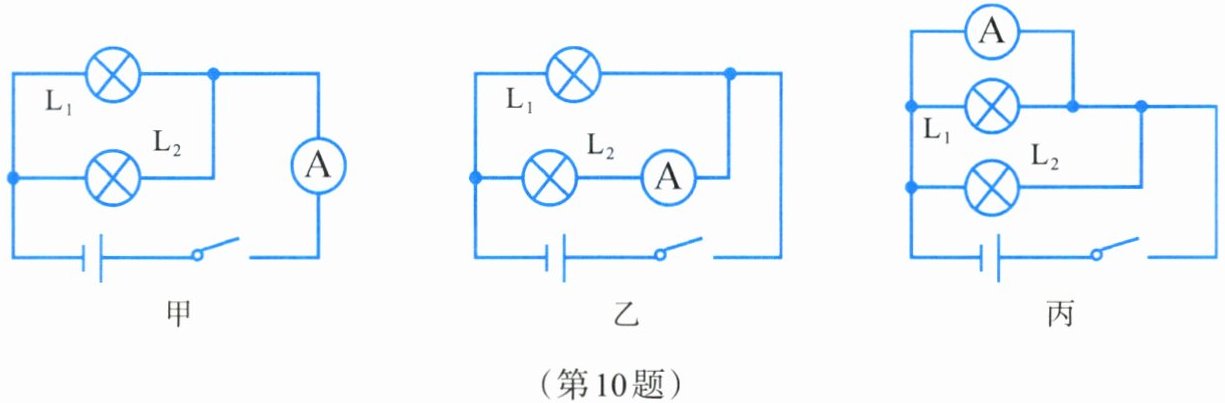

10. 读图,回答下列问题。
(1) 甲、乙、丙三个电路图中,______存在错误,闭合开关后,该电路将出现______现象。
(2) 电路图甲中,电流表测量______(填$“L_1”“L_2”$或$“L_1$和$L_2”)$的电流,并在该图中电流表上标明“+”“-”接线柱。
(3) 根据电路图乙连接电路时,开关应______,电流表应先用______(填“0～0.6A”或“0～3A”)量程试触；若合上开关后,灯泡$L_1$发光、$L_2$不发光,电流表指针不发生偏转,则原因可能是( )。
A. 灯泡$L_1$短路 B. 开关处断路 C. 灯泡$L_2$断路 D. 电源供电不足
(1) 甲、乙、丙三个电路图中,______存在错误,闭合开关后,该电路将出现______现象。
(2) 电路图甲中,电流表测量______(填$“L_1”“L_2”$或$“L_1$和$L_2”)$的电流,并在该图中电流表上标明“+”“-”接线柱。
(3) 根据电路图乙连接电路时,开关应______,电流表应先用______(填“0～0.6A”或“0～3A”)量程试触；若合上开关后,灯泡$L_1$发光、$L_2$不发光,电流表指针不发生偏转,则原因可能是( )。
A. 灯泡$L_1$短路 B. 开关处断路 C. 灯泡$L_2$断路 D. 电源供电不足
答案：
(1)丙 电源短路
(2)L₁和L₂ 图略
(3)断开 0~3A C
(1)丙 电源短路
(2)L₁和L₂ 图略
(3)断开 0~3A C
