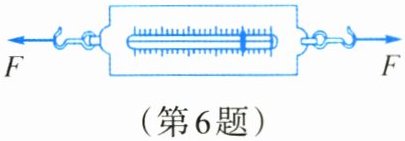

6. 如图所示,在弹簧测力计的两侧沿水平方向各加4N拉力并使其保持静止,此时弹簧测力计的示数为( )。

A.8N
B.4N
C.2N
D.0N

答案： B

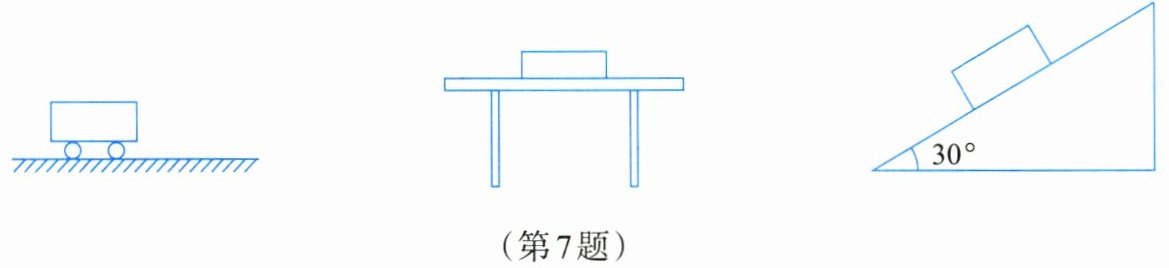

7. 画出下列力的图示。
(1) 玩具小车受到水平向右的32N的拉力。
(2) 放在水平桌面上的文具盒受到桌面对它的5N的支持力。

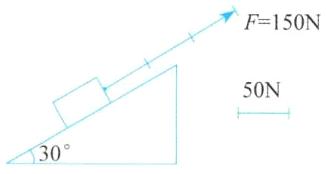

(3) 放在倾角为30°的斜面上的物体受到沿斜面向上的150N的拉力。

答案：

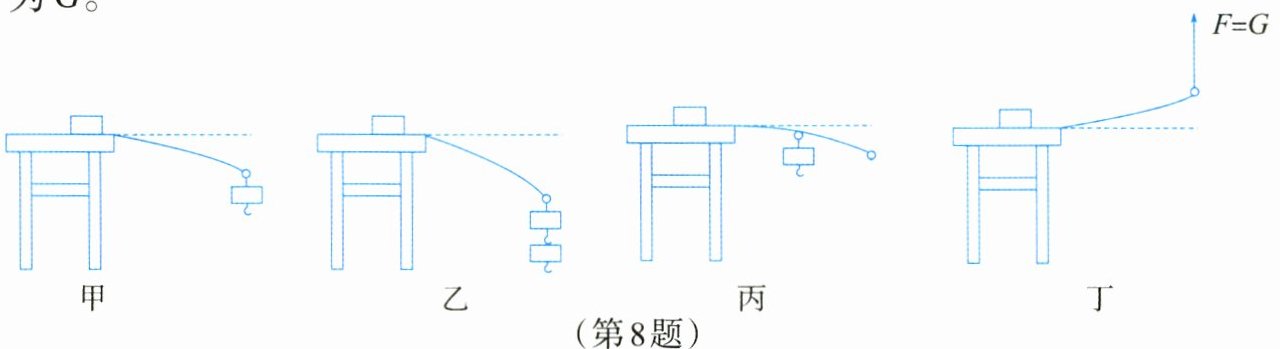

8. 如图是某同学设计探究“力的作用效果与哪些因素有关”的实验装置。将一根弹性较好的钢片固定在桌边,在钢片上用细线挂上钩码,每个钩码的重力为G。
(1) 通过比较甲和乙中钢片的形变程度,可以发现：力的作用效果与力的______有关。
(2) 对比______两图,可以发现：力的作用效果和力的作用点有关。
(3) 对比甲和丁两图,可以发现：力的作用效果和力的______有关。

答案：
(1)大小
(2)甲、丙
(3)方向

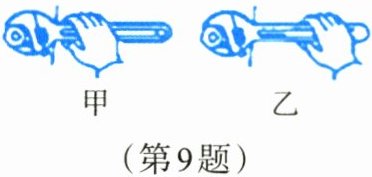

9. 如图所示,用相同大小的力顺时针拧紧螺母,按图乙所示操作,效果更好,说明力的作用效果与力的______有关；用扳手逆时针转动则是拧松螺母,说明力的作用效果与力的______有关。

答案： 作用点 方向
