1. 用伏安法测导体电阻时,下列要求中没有必要的是( )。

A.连接滑动变阻器的时候,应该使滑片位于变阻器阻值最大的位置
B.连接电路时,应该先将开关断开
C.开关应该接在电源的正极那一端
D.电压表应与待测电阻并联,电流表应与待测电阻串联

答案： C

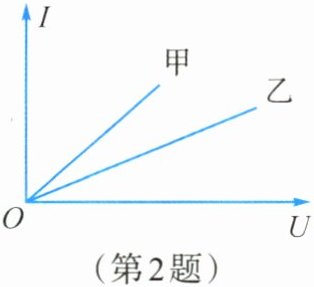

2. 如图是通过甲、乙两电阻的电流与其两端电压变化的关系曲线,据图判断( )。


A.$R_{甲} ＜ R_{乙}$
B.$R_{甲} = R_{乙}$
C.$R_{甲} ＞ R_{乙}$
D.无法确定

答案： A

3. 完成下面测量小灯泡电阻的实验相关内容。
(1)要测定一个电阻的阻值,根据欧姆定律的变形公式$R= \frac{U}{I}$,只要用______测出电阻两端的电压,用______测出此电压下通过电阻的电流,就可以计算出电阻的阻值。
(2)本实验中,滑动变阻器的主要作用是______。

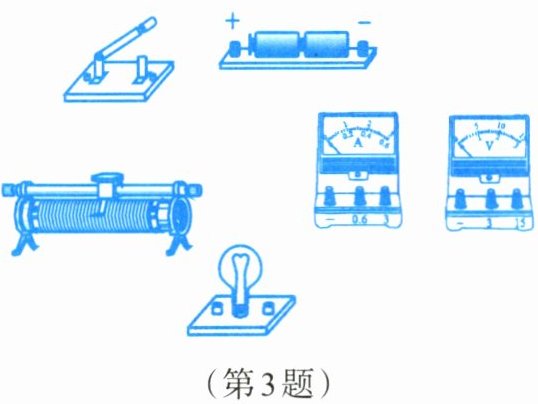

(3)根据实验原理,将设计的电路图在下面的方框内,并用笔画线表示导线连接实物图。

(4)按设计的电路图连接好电路,闭合开关前应将变阻器的滑片移到阻值______(填“最大”或“最小”,下同)的位置,这样做的目的是使电路中的电流______,从而起到保护电路的作用。
(5)在实验中能观察到的现象有：当灯泡两端的电压逐渐增大时,通过灯泡的电流______,灯泡的亮度______。

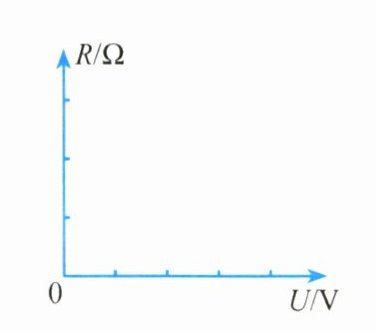

(6)下表是某同学测量小灯泡电阻时记录的实验数据,请补充完整,并在平面直角坐标系中画出小灯泡电阻随电压变化的曲线。
| 实验序号 | 电流/A | 电压/V | 电阻/Ω |

| :------- | :----- | :----- | :----- |
| 1 | 0.3 | 2.5 | ______ |
| 2 | 0.26 | 2.0 | ______ |
| 3 | 0.22 | 1.5 | ______ |
| 4 | 0.18 | 1.0 | ______ |
(7)在上面的实验过程中,灯丝的电阻是否随电压而变化？若发生了变化,你认为引起电阻变化的原因是什么？

答案： （1）电压表 电流表 （2）改变电流的大小，多次测量求平均值 （3）图略 （4）最大 最小 （5）增大 变亮 （6）8.3 7.7 6.8 5.6 图略 （7）灯丝的电阻发生了变化，是由于灯丝的温度发生变化引起的。
