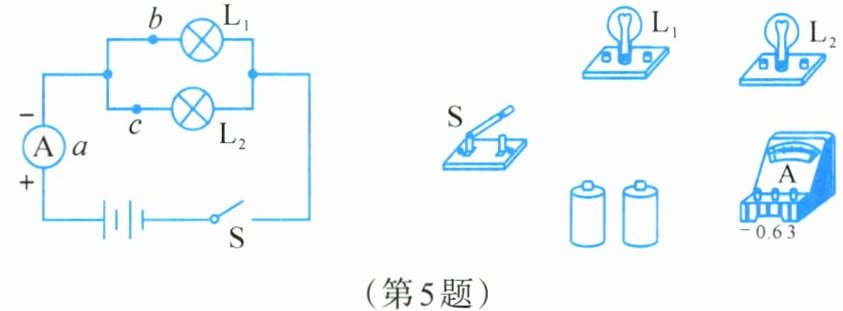

5. 研究并联电路的电流特点。
(1) 按照图示电路图连接实物元件。
(2) 把电流表分别接在a、b、c三处,电流分别为Iₐ、Iᵦ、Ic,三个小组记录的数据如下表所示,则三者的关系为______。

|实验组别|a|b|c|
|第一组|1A|0.8A|0.2A|
|第二组|1.4A|1A|0.4A|
|第三组|1.2A|0.9A|0.3A|

答案：
(1)图略
(2)Iₐ=Iᵦ+Ic

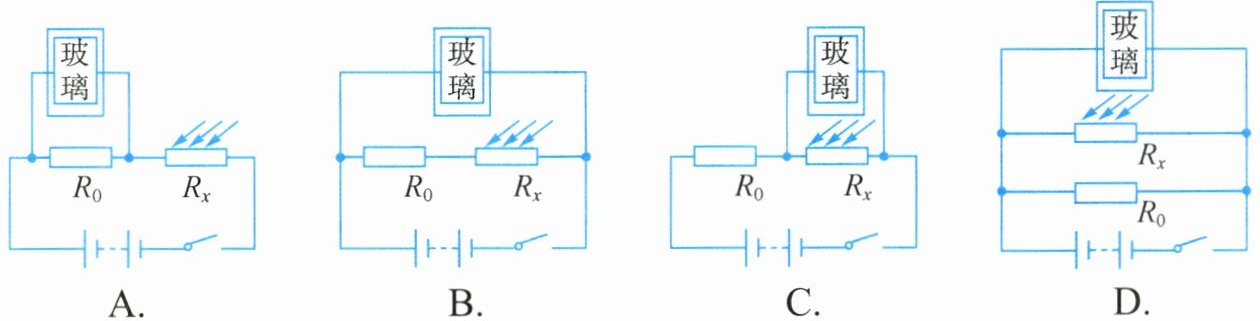

6. 电控调光玻璃能根据光照强度自动调节玻璃的透明度,其原理是：光照增强,光敏电阻Rₓ阻值变小,施加于玻璃两端的电压降低,玻璃透明度下降；反之则玻璃透明度上升。若电源电压不变,R₀是定值电阻,则图中电路图符合要求的是( )。

答案： C

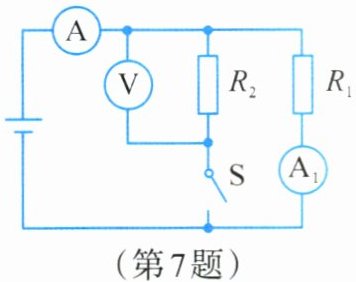

7. 如图所示电路,电阻$R_1= 3Ω,R_2= 2Ω。$闭合开关S,电流表A的示数______(填“变大”“变小”或“不变”,下同),电流表$A_1$的示数______,电压表V的示数变化与电流表A的示数变化之比等于______Ω。
]

答案： 变大 不变 2
