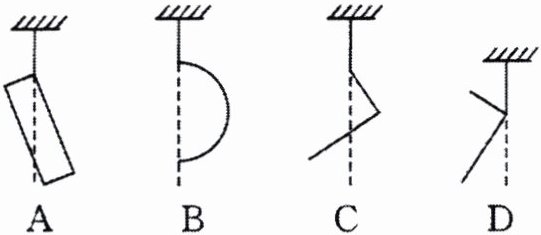

3. 如图所示,A为矩形匀质薄板,B为半圆形钢条,C、D均为直角形支架,把这些物体分别用细绳竖直悬挂,静止时所处的位置符合实际的是 ( )
A
B
C
D

答案： C [解析] 根据悬挂法确定物体的重心，当物体用绳子悬挂时，其绳子的延长线必过物体的重心.根据物体重心的位置，可知C正确，ABD错误.

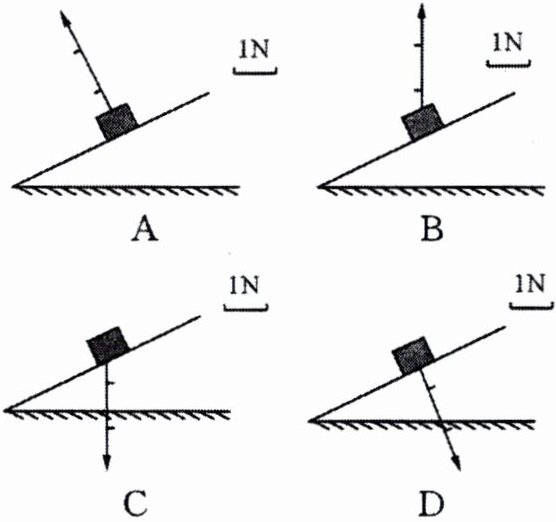

4. 有四位同学把斜面对重物的支持力3 N,分别画成下图中的四种样子,其中哪个图是正确的 ( )
A
B
C
D

答案： A [解析] 首先确定支持力的作用点，然后确定方向，从而确定正确的力图.解决本题的关键是知道弹力的方向，垂直于接触面，指向受力物体.斜面对重物的支持力作用在物体上，垂直斜面向上，故A正确，BCD错误.故选A.
