知识点四 串联电路和并联电路
1. 定义

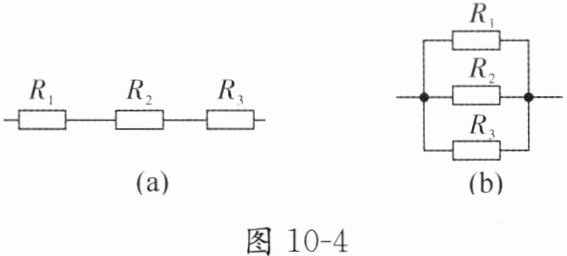

(1)串联电路:把几个导体(用电器)依次首尾连接接入电路的连接方式,如图 10 - 4(a)所示.

(2)并联电路:把几个导体(用电器)的一端连在一起,另一端连在一起,再将两端接入电路的连接方式,如图 10 - 4(b)所示.
2. 串联电路和并联电路的比较
| |串联电路|并联电路|
|电流|各处电流相等,即$I = $$I_1 = I_2 = \cdots$|总电流等于各支路电流之和,即$I = $$I_1 + I_2 + \cdots$|
|电压|总电压等于各部分电压之和,即$U = $$U_1 + U_2 + \cdots$|各支路两端电压相等,即$U = $$U_1 = U_2 = \cdots$|
|电阻|总电阻等于各部分电阻之和,即$R = $$R_1 + R_2 + \cdots$|总电阻的倒数等于各支路电阻的倒数之和,即$\frac {1}{R}= \frac {1}{R_{1}}+\frac {1}{R_{2}}+…$|

答案： 2. 相等 $I_1 = I_2 = \cdots$ 之和 $I_1 + I_2 + \cdots$ 之和 $U_1 + U_2 + \cdots$ 相等 $U_1 = U_2 = \cdots$ 之和 $R_1 + R_2 + \cdots$ 倒数之和

知识点五 电压表和电流表的电路结构

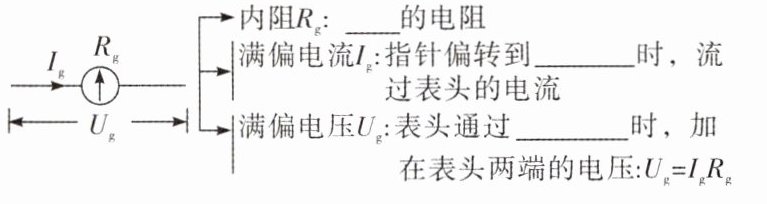

1. 小量程电流表(表头)的三个参量
表头最大刻度满偏电流

2. 电表改装原理

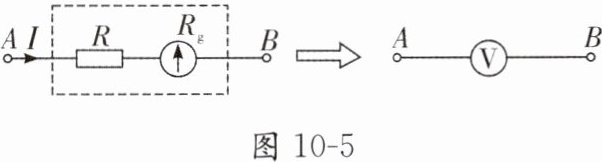

(1)电压表改装:将表头串联一个较大电阻,如图 10 - 5 所示.

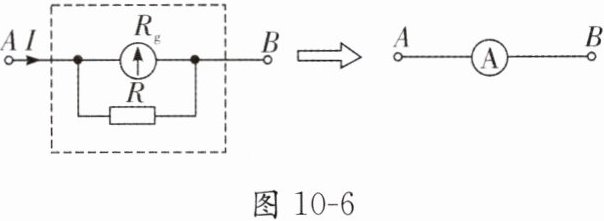

(2)电流表改装:将表头并联一个较小电阻,如图 10 - 6 所示.

3. 使用多用电表的注意事项
(1)用多用电表电压挡、电流挡测电压、电流时要注意红、黑表笔与电源的正、负极相连.
(2)需要注意多用电表直流电流挡是毫安挡,不能测量比较大的电流. 选择适当的量程,使指针偏转角尽量大一些,这样测量结果相对较准确.
(3)测电阻时应注意的问题
①选挡后要进行欧姆调零.
②换挡后要重新进行欧姆调零.
③被测电阻要与电源等其他元件分离,不能用手接触表笔的金属杆.
④被测电阻阻值等于指针示数乘倍率.
⑤使用后,要将两表笔从插孔中拔出,并将选择开关旋至“OFF”位置或交流电压最高挡,若长期不用,应将电池取出.
⑥选择倍率时,应使指针尽可能指在中央刻度线附近.

答案： 1. 表头 最大刻度 满偏电流
2.
(1)串联
(2)并联
