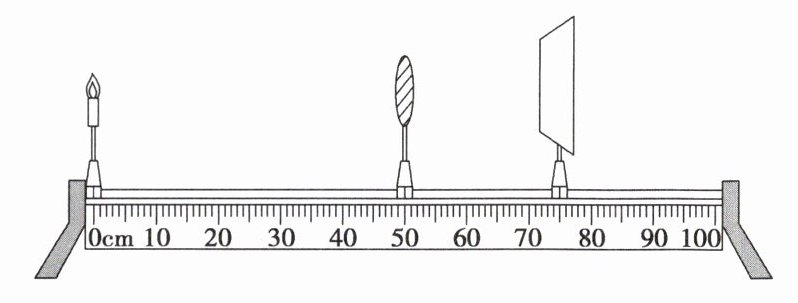

例 1  小杨做凸透镜成像规律的实验。将焦距为$10$cm 的凸透镜固定在光具座上$50$cm 刻度线处，光屏和点燃的蜡烛位于凸透镜两侧，实验前调整烛焰中心、透镜中心和光屏中心在同一水平高度，如图所示。则下列四个选项中，判断正确的是（ ）


A.若蜡烛放置在$10$cm 刻度线处，移动光屏，在光屏上不能呈现烛焰清晰的像
B.若蜡烛放置在$20$cm 刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的实像
C.若蜡烛放置在$35$cm 刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的实像
D.若蜡烛放置在$45$cm 刻度线处，移动光屏，可在光屏上呈现烛焰清晰缩小的实像 |

答案： C

1. 在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰缩小的像。要使烛焰在光屏上呈现一个清晰放大的像，调节的方法是（B）

A.透镜不动，蜡烛向透镜移动，光屏向透镜移动
B.透镜不动，蜡烛向透镜移动，光屏远离透镜移动
C.透镜不动，蜡烛远离透镜移动，光屏远离透镜移动
D.透镜不动，蜡烛远离透镜移动，光屏向透镜移动 |

答案： B

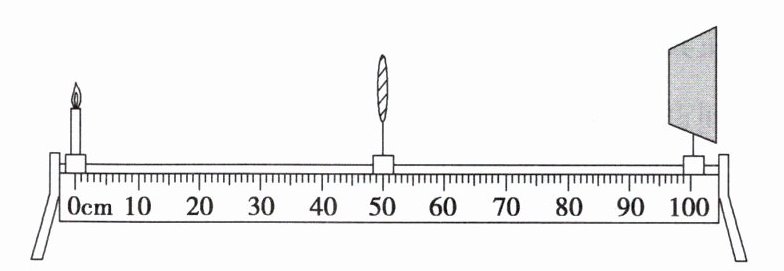

 例 2 | 小刚探究凸透镜的成像规律的实验装置如图所示，其中焦距为$15$cm 的凸透镜固定在光具座上$50$cm 刻度线处，光屏和点燃的蜡烛分别位于凸透镜的两侧。

（1）小刚将蜡烛移至光具座上$10$cm 刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是______（选填“放大”“等大”或“缩小”）的实像。
（2）小刚将蜡烛移至光具座上$30$cm 刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是______（选填“倒立”或“正立”）的实像。
（3）小刚将蜡烛移至光具座上$40$cm 刻度线处，小刚从透镜的右侧通过透镜可以看到烛焰______（选填“倒立”或“正立”）的像。

答案：
(1)缩小
(2)倒立
(3)正立

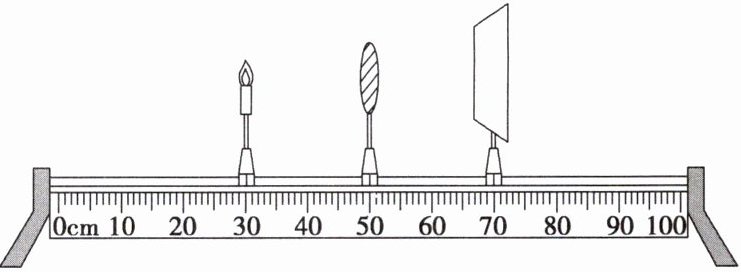

2. 小华同学用如图所示的实验器材做探究透镜成像规律的实验。

（1）在光具座上从左至右依次放置蜡烛、凸透镜和光屏。
（2）蜡烛在如图所示的位置时，成的像是等大、倒立的实像。分析实验成像情况可知，实验中所用透镜的焦距为10.0cm。
（3）当把点燃的蜡烛由如图所示的位置向右移至光具座的$35$cm 刻度处时，应向右（选填“左”或“右”）移动光屏到适当的位置，得到一个倒立、放大的实像。此时小华发现烛焰的像成在光屏的上方。为了使像成在光屏的中央，他应向上（选填“上”或“下”）调整蜡烛。

答案：
(1)凸透镜
(2)10.0
(3)右 上
