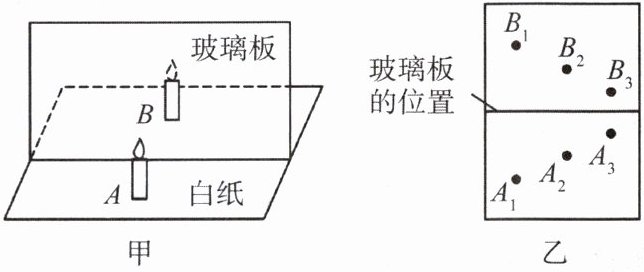

4. 在“探究平面镜成像特点”的实验中,小强同学利用如图甲的实验器材进行实验。

(1) 为了比较像与物的大小关系,应选取两支完全相同的蜡烛 $ A $、$ B $。
(2) 实验时小强用玻璃板代替平面镜,原因是玻璃板透光,便于确定像的位置。
(3) 现有厚度分别为 $ 5 \, mm $ 和 $ 2 \, mm $ 的两块玻璃板,应选择2 mm厚的玻璃板做实验。
(4) 小强将白纸平铺在水平桌面上,蜡烛 $ A $ 正确放在白纸上,玻璃板垂直桌面放在白纸的中央,沿玻璃板在白纸上画一条直线代表平面镜的位置。
(5) 拿未点燃(选填“点燃”或“未点燃”)的蜡烛 $ B $,在玻璃板后面移动,人眼一直在玻璃板前面(选填“前面”或“后面”)观察,直到看上去蜡烛 $ B $ 跟蜡烛A的像(选填“蜡烛 $ A $”或“蜡烛 $ A $ 的像”)完全重合,在白纸上记下这两支蜡烛的位置。

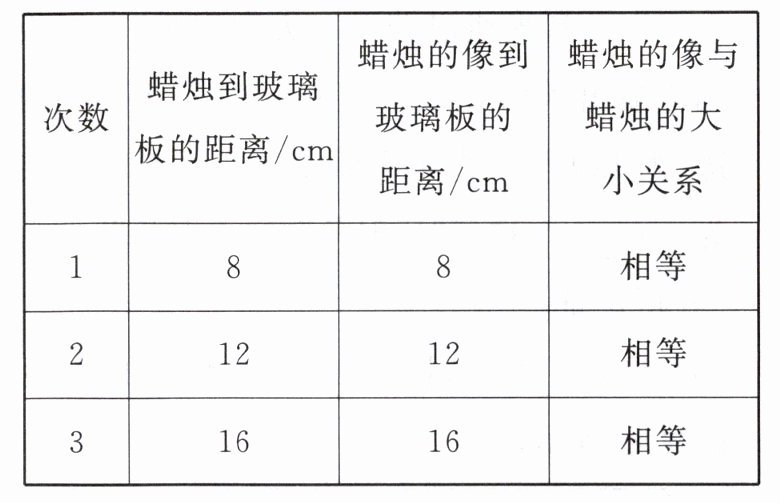

(6) 多次移动蜡烛 $ A $ 重复实验,小强在白纸上记录了物与像对应点的位置如图乙所示,用刻度尺分别测量它们到玻璃板的距离,并记录在下表中。

实验表明：平面镜所成像的大小与物体的大小相等,像和物体到平面镜的距离相等,像和物体的连线与镜面垂直。
(7) 小强将图乙的白纸沿玻璃板的位置对折后,用一枚细针分别在 $ A_1 $、$ A_2 $、$ A_3 $ 处扎孔,打开白纸,发现 $ B_1 $、$ B_2 $、$ B_3 $ 处也有了针孔,结合(6)的分析可知：平面镜所成像与物体关于平面镜对称。
(8) 实验中若移开与像完全重合的蜡烛 $ B $,将光屏放在像的位置,不透过玻璃板,直接观察光屏,看不到蜡烛 $ A $ 的像,说明平面镜成的像是虚像。

答案： 4.
(1)完全相同
(2)确定像的位置
(3)2 mm
(4)垂直桌面放在白纸的中央 平面镜
(5)未点燃 前面蜡烛A的像
(6)刻度尺 相等 相等 垂直
(7)对称
(8)平面镜成的像是虚像

5. 某实验小组做“探究凸透镜成像规律”的实验。

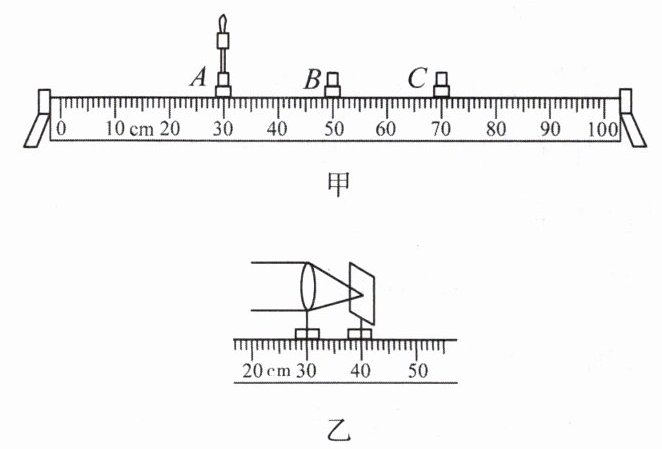

(1) 实验时,首先在光具座上放置实验器材,若图甲中光具座 $ A $ 处放置蜡烛,则 $ C $ 处应放置光屏(选填“凸透镜”或“光屏”)。
(2) 实验前老师让同学们将实验室的窗帘拉上后进行实验,据此小组同学讨论后认为实验应在光线较暗的环境中进行更便于观察。
(3) 器材位置正确放置后,点燃蜡烛,为了使烛焰的像成在光屏中央,应使烛焰、凸透镜和光屏的中心大致在同一高度。
(4) 为了测量凸透镜的焦距,小组同学进行如下测量：将一束平行于主光轴的光线射向凸透镜后,在光屏上形成一个最小、最亮的光斑,用刻度尺测量光斑到凸透镜光心的距离,结果如图乙所示,则该凸透镜的焦距为10.0 $ cm $。

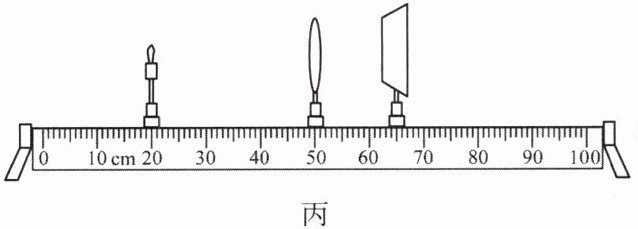

(5) 测量焦距后,小组同学开始进行实验,当各元件位置如图丙所示时,光屏上成清晰的像。

① 此时物距是30.0 $ cm $,光屏上得到一个清晰的倒立、缩小的实像,生活中照相机(选填“照相机”“投影仪”或“放大镜”)就是利用这一成像原理制成的。
② 若将蜡烛与光屏的位置互换,光屏上能(选填“能”或“不能”)看到清晰的像,原因是光路是可逆的,此时成像情况符合投影仪(选填“照相机”“投影仪”或“放大镜”)的原理。
(6) 若将图丙中的蜡烛移动到 $ 30.0 \, cm $ 刻度线处,移动光屏到70.0 $ cm $ 刻度线处时,在光屏上可成烛焰倒立、等大的实像。
(7) 实验过程中小明不小心用指尖触摸到了凸透镜,这时光屏上的像变暗(选填“变暗”“无变化”或“变残缺”)。
(8) 同组的小华在图丙的基础上,改用焦距为 $ 20.0 \, cm $ 的凸透镜继续进行实验,要在光屏上成清晰的像,光屏应向右(选填“左”或“右”)移动,所成像的大小变大(选填“变大”或“变小”)。

答案： 5.
(1)光屏
(2)暗
(3)同一高度
(4)最小、最亮 10.0
(5)①30.0 缩小 照相机 ②能 光路是可逆的 投影仪
(6)70.0 等大
(7)变暗
(8)右 变大
