《2025年同步练习册山东人民出版社八年级物理上册鲁科版54制》

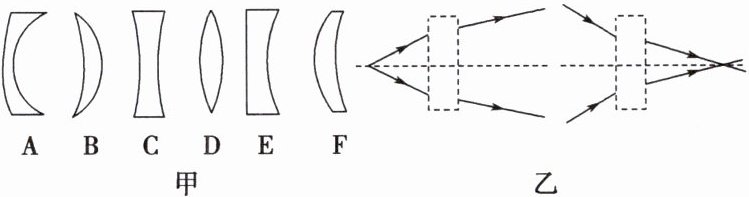

| 例1 | 透镜的外形不同,导致其对光的作用不同。请辨别下面图中透镜的类型。
(1)如图甲是一些透镜的截面图,在这些透镜中,属于凸透镜的是BDF,属于凹透镜的是ACE。(2)如图乙,光经过透镜后,发生了光的折射(选填“反射”或“折射”)。左图方框内是凸(选填“凸”或“凹”)透镜,右图方框内是凹(选填“凸”或“凹”)透镜。

答案：
(1)BDF　ACE　
(2)折射　凸　凹

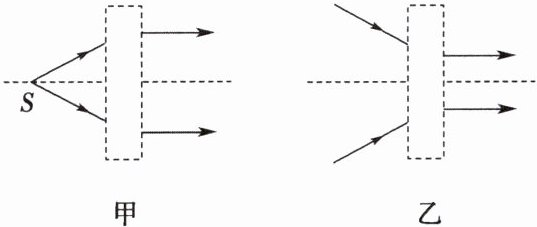

1.虚线方框内各放置一个透镜,两束光通过透镜前后的方向如图所示,则(C)
$S$
A.甲为凹透镜,乙为凸透镜
B.甲、乙都为凸透镜
C.甲为凸透镜,乙为凹透镜
D.甲、乙都为凹透镜

答案： C

例2 在烈日下洗车,水滴所形成的效果会使车身局部产生高温现象,时间长了车漆便会失去光泽。对这一现象的合理解释是(B)
A.水滴相当于平面镜,车漆因光发生反射而失去光泽
B.水滴相当于凸透镜,能使光会聚在车身的局部产生高温
C.水滴相当于凹透镜,能使光会聚在车身的局部产生高温
D.水滴相当于凸透镜,能发散光使车身的局部产生高温

答案： B

2.如图所示,容器里的水中有一个空气泡,则其对水平射入其中的光线有何作用(B)
空气水
A.会聚作用
B.发散作用
C.既不会聚也不发散
D.无法判断

答案： B

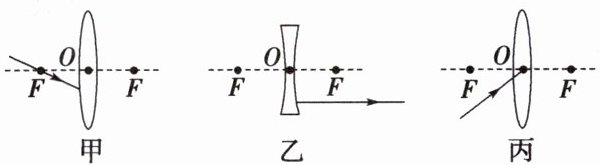

| 例3 | 如图所示,请画出入射或折射光线,使光路图完整。

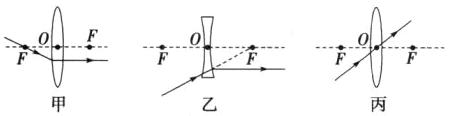

答案：
如图所示。

3.请画出图中入射光线对应的折射光线。

答案：
如图所示。

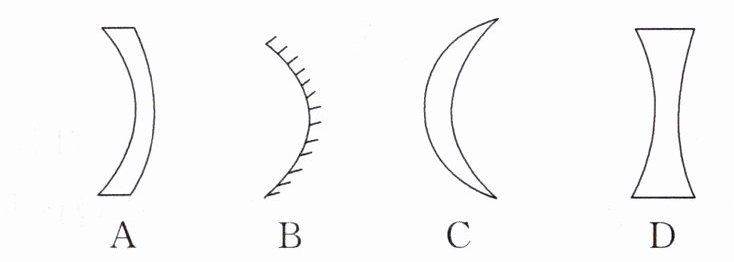

1.图中$A$、$B$、$C$、$D$四种光学器件中,属于凸透镜的是(C)

答案： C
