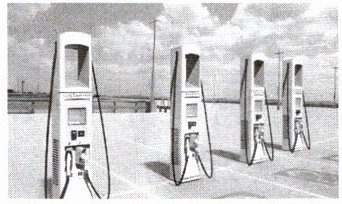

12.如图所示是某电动汽车充电站的一排充电桩,这些充电桩是
并联
(选填“串联”或“并联”)的；电动汽车的电池在充电时,将电能转化为化学
能。电动汽车的核心部件之一是电动机,电动机的工作原理是通电导体在磁场中受到力的作用
。
答案：
【解析】：
本题主要考查电路的连接方式、能量的转化以及电动机的工作原理。
对于充电桩的连接方式，在并联电路中，各用电器之间互不影响，能独立工作，而串联电路中各用电器相互影响，不能独立工作。充电站的一排充电桩需要能够独立地为不同的电动汽车充电，所以这些充电桩是并联的。
电动汽车的电池在充电时，消耗电能，获得化学能储存起来，所以是将电能转化为化学能。
电动机的工作原理是通电导体在磁场中受到力的作用，从而使电动机转动起来。
【答案】：
并联；化学；通电导体在磁场中受到力的作用
本题主要考查电路的连接方式、能量的转化以及电动机的工作原理。
对于充电桩的连接方式，在并联电路中，各用电器之间互不影响，能独立工作，而串联电路中各用电器相互影响，不能独立工作。充电站的一排充电桩需要能够独立地为不同的电动汽车充电，所以这些充电桩是并联的。
电动汽车的电池在充电时，消耗电能，获得化学能储存起来，所以是将电能转化为化学能。
电动机的工作原理是通电导体在磁场中受到力的作用，从而使电动机转动起来。
【答案】：
并联；化学；通电导体在磁场中受到力的作用
13.如图所示电路,电源的电压恒定,$ R_{1}= 10\ \Omega $,$ R_{2}= 5\ \Omega $。当$ S_{1} $闭合,$ S_{2} $、$ S_{3} $断开时,电流表的示数为0.6 A,电源电压为
3
V；当$ S_{2} $闭合,$ S_{1} $、$ S_{3} $断开时,电流表示数为0.2
A；当$ S_{1} $、$ S_{3} $闭合,$ S_{2} $断开时,电流表示数为0.9
A。
答案：
解：当$S_{1}$闭合，$S_{2}$、$S_{3}$断开时，电路为$R_{2}$的简单电路，电流表测电路中的电流。
由$I = \frac{U}{R}$可得，电源电压：$U=IR_{2}=0.6A×5\Omega = 3V$。
当$S_{2}$闭合，$S_{1}$、$S_{3}$断开时，$R_{1}$与$R_{2}$串联，电流表测电路中的电流。
串联电路中总电阻等于各分电阻之和，总电阻$R = R_{1}+R_{2}=10\Omega + 5\Omega=15\Omega$，
电流表示数：$I'=\frac{U}{R}=\frac{3V}{15\Omega}=0.2A$。
当$S_{1}$、$S_{3}$闭合，$S_{2}$断开时，$R_{1}$与$R_{2}$并联，电流表测干路电流。
并联电路中各支路两端的电压相等，
通过$R_{1}$的电流：$I_{1}=\frac{U}{R_{1}}=\frac{3V}{10\Omega}=0.3A$，
通过$R_{2}$的电流：$I_{2}=\frac{U}{R_{2}}=\frac{3V}{5\Omega}=0.6A$，
并联电路中干路电流等于各支路电流之和，
电流表示数：$I''=I_{1}+I_{2}=0.3A + 0.6A=0.9A$。
3；0.2；0.9
由$I = \frac{U}{R}$可得，电源电压：$U=IR_{2}=0.6A×5\Omega = 3V$。
当$S_{2}$闭合，$S_{1}$、$S_{3}$断开时，$R_{1}$与$R_{2}$串联，电流表测电路中的电流。
串联电路中总电阻等于各分电阻之和，总电阻$R = R_{1}+R_{2}=10\Omega + 5\Omega=15\Omega$，
电流表示数：$I'=\frac{U}{R}=\frac{3V}{15\Omega}=0.2A$。
当$S_{1}$、$S_{3}$闭合，$S_{2}$断开时，$R_{1}$与$R_{2}$并联，电流表测干路电流。
并联电路中各支路两端的电压相等，
通过$R_{1}$的电流：$I_{1}=\frac{U}{R_{1}}=\frac{3V}{10\Omega}=0.3A$，
通过$R_{2}$的电流：$I_{2}=\frac{U}{R_{2}}=\frac{3V}{5\Omega}=0.6A$，
并联电路中干路电流等于各支路电流之和，
电流表示数：$I''=I_{1}+I_{2}=0.3A + 0.6A=0.9A$。
3；0.2；0.9

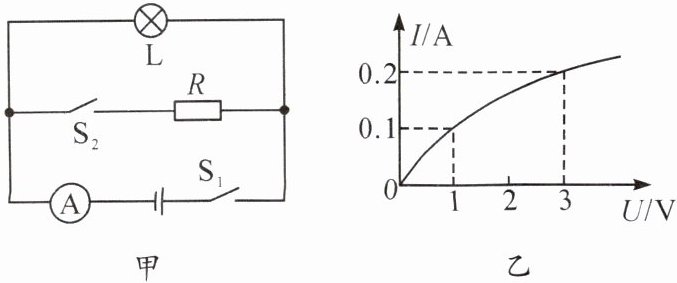

14.如图甲所示的电路中,定值电阻R的阻值为10 Ω,小灯泡的电流随其两端电压变化关系的图像如图乙所示。只闭合开关$ S_{1} $,小灯泡的实际功率为0.6 W,此时灯泡的电阻为
15
Ω；再闭合$ S_{2} $,电流表示数为0.5
A；1 min内定值电阻R产生的热量为54
J。
答案：
解：
1. 只闭合$S_{1}$时，电路为小灯泡$L$的简单电路，由$P = UI$及图乙，当$P = 0.6W$时，$U_{L}=3V$，$I_{L}=0.2A$，则$R_{L}=\frac{U_{L}}{I_{L}}=\frac{3V}{0.2A}=15\Omega$。
2. 电源电压$U = U_{L}=3V$，再闭合$S_{2}$，$R$与$L$并联，$I_{R}=\frac{U}{R}=\frac{3V}{10\Omega}=0.3A$，电流表示数$I = I_{L}+I_{R}=0.2A + 0.3A=0.5A$。
3. $1min$内$R$产生的热量$Q=I_{R}^{2}Rt=(0.3A)^{2}×10\Omega×60s = 54J$。
15；0.5；54
1. 只闭合$S_{1}$时，电路为小灯泡$L$的简单电路，由$P = UI$及图乙，当$P = 0.6W$时，$U_{L}=3V$，$I_{L}=0.2A$，则$R_{L}=\frac{U_{L}}{I_{L}}=\frac{3V}{0.2A}=15\Omega$。
2. 电源电压$U = U_{L}=3V$，再闭合$S_{2}$，$R$与$L$并联，$I_{R}=\frac{U}{R}=\frac{3V}{10\Omega}=0.3A$，电流表示数$I = I_{L}+I_{R}=0.2A + 0.3A=0.5A$。
3. $1min$内$R$产生的热量$Q=I_{R}^{2}Rt=(0.3A)^{2}×10\Omega×60s = 54J$。
15；0.5；54
