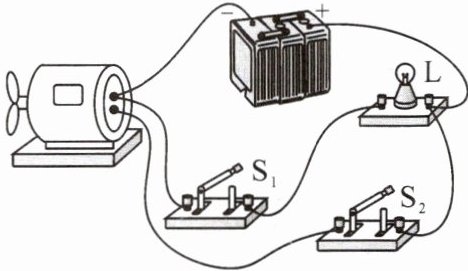

1. 根据如图所示实物电路,在虚线框内画出电路图。┌─────────────┐
│ │
│ │
└─────────────┘

│ │
│ │
└─────────────┘
答案:
解:
(电路图绘制如下,用规范电路符号表示各元件连接关系)
电源正极出发,分为两条支路:
一条支路经开关S₂、灯泡L后回到电源负极;
另一条支路经开关S₁、电动机后回到电源负极。
(注:此处需用电路符号画出并联电路,两条支路分别包含S₂-L和S₁-电动机,干路无其他元件。)
(电路图绘制如下,用规范电路符号表示各元件连接关系)
电源正极出发,分为两条支路:
一条支路经开关S₂、灯泡L后回到电源负极;
另一条支路经开关S₁、电动机后回到电源负极。
(注:此处需用电路符号画出并联电路,两条支路分别包含S₂-L和S₁-电动机,干路无其他元件。)

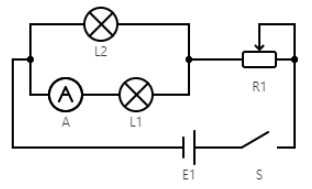

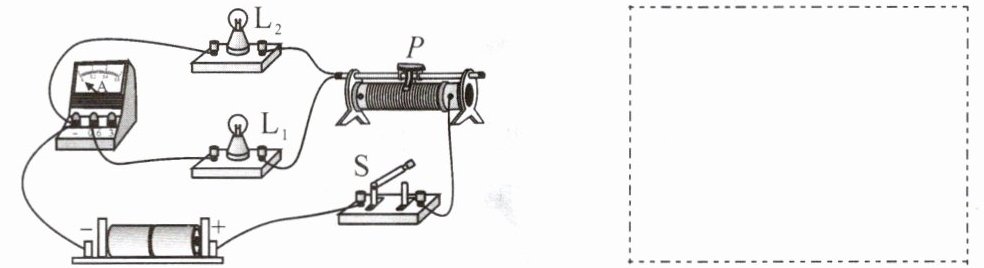

2. 根据下面的实物连接图,在虚线框内画出对应的电路图。

答案:

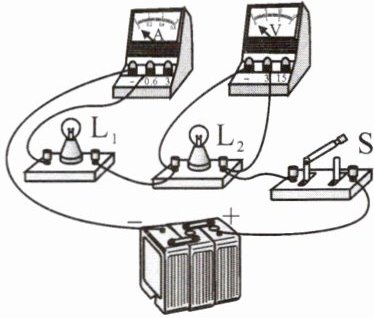

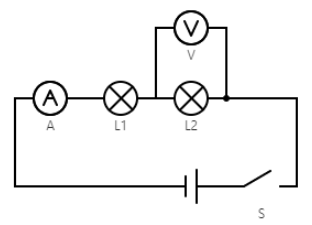

3. 根据如图所示实物电路,画出电路图。

答案:

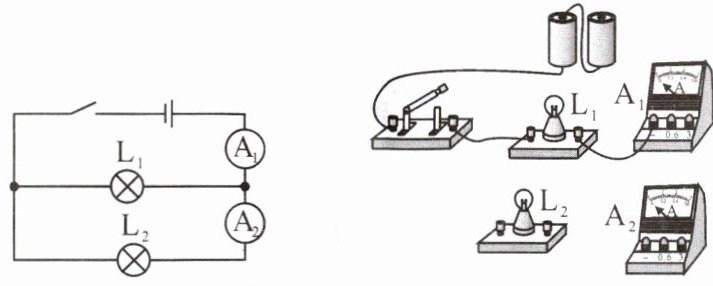

4. 按电路图连接实物,已知闭合开关后,通过$L_1$的电流为0.9 A,通过$L_2$的电流为0.4 A。(连线不许交叉)

答案:

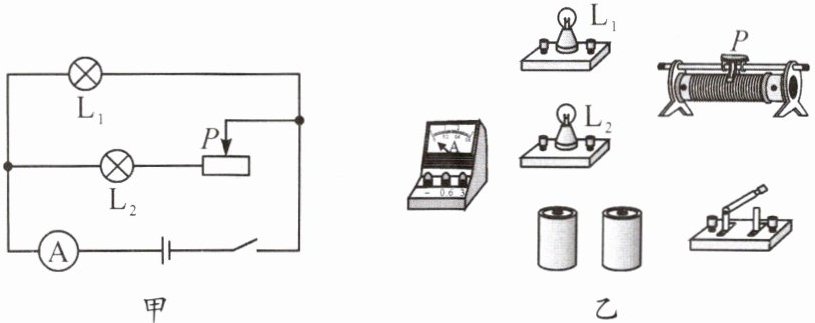

5. 请根据图甲所示的电路图,用笔画线代替导线,将图乙所示的实物电路连接完整。(电路中电流最大不超过0.6 A;导线不能交叉)

答案:
【解析】:
本题主要考查根据电路图连接实物图的能力,涉及的知识点有电流表的使用规则(电流表应与被测电路串联,且电流从正接线柱流入,从负接线柱流出,同时要注意量程的选择)、滑动变阻器的连接方法(一上一下连接)以及电路的基本连接方式(串联和并联)。解题的关键在于准确识别电路图中各元件的连接关系,并按照要求将实物图连接完整。
1. 分析电路图:从甲图可知,这是一个并联电路,电流表测干路电流,滑动变阻器与$L_2$串联。
2. 确定电流表量程:已知电路中电流最大不超过$0.6A$,所以电流表应选择$0 - 0.6A$的量程。
3. 连接滑动变阻器:滑动变阻器采用“一上一下”的连接方式,这里我们选择滑片$P$左侧的电阻丝接入电路,即把滑动变阻器左下接线柱与$L_2$右接线柱相连。
4. 连接电流表:将电流表“$0.6$”接线柱与$L_2$左接线柱相连,“$-$”接线柱与电源负极相连。
5. 连接电源和灯泡:电源正极与$L_1$、$L_2$的左接线柱相连,$L_1$右接线柱与滑动变阻器金属杆右接线柱相连,这样就完成了整个实物电路的连接。
【答案】:
图略(按照上述连接步骤,将滑动变阻器左下接线柱与$L_2$右接线柱相连,电流表“$0.6$”接线柱与$L_2$左接线柱相连,“$-$”接线柱与电源负极相连,电源正极与$L_1$、$L_2$的左接线柱相连,$L_1$右接线柱与滑动变阻器金属杆右接线柱相连)。
本题主要考查根据电路图连接实物图的能力,涉及的知识点有电流表的使用规则(电流表应与被测电路串联,且电流从正接线柱流入,从负接线柱流出,同时要注意量程的选择)、滑动变阻器的连接方法(一上一下连接)以及电路的基本连接方式(串联和并联)。解题的关键在于准确识别电路图中各元件的连接关系,并按照要求将实物图连接完整。
1. 分析电路图:从甲图可知,这是一个并联电路,电流表测干路电流,滑动变阻器与$L_2$串联。
2. 确定电流表量程:已知电路中电流最大不超过$0.6A$,所以电流表应选择$0 - 0.6A$的量程。
3. 连接滑动变阻器:滑动变阻器采用“一上一下”的连接方式,这里我们选择滑片$P$左侧的电阻丝接入电路,即把滑动变阻器左下接线柱与$L_2$右接线柱相连。
4. 连接电流表:将电流表“$0.6$”接线柱与$L_2$左接线柱相连,“$-$”接线柱与电源负极相连。
5. 连接电源和灯泡:电源正极与$L_1$、$L_2$的左接线柱相连,$L_1$右接线柱与滑动变阻器金属杆右接线柱相连,这样就完成了整个实物电路的连接。
【答案】:
图略(按照上述连接步骤,将滑动变阻器左下接线柱与$L_2$右接线柱相连,电流表“$0.6$”接线柱与$L_2$左接线柱相连,“$-$”接线柱与电源负极相连,电源正极与$L_1$、$L_2$的左接线柱相连,$L_1$右接线柱与滑动变阻器金属杆右接线柱相连)。
