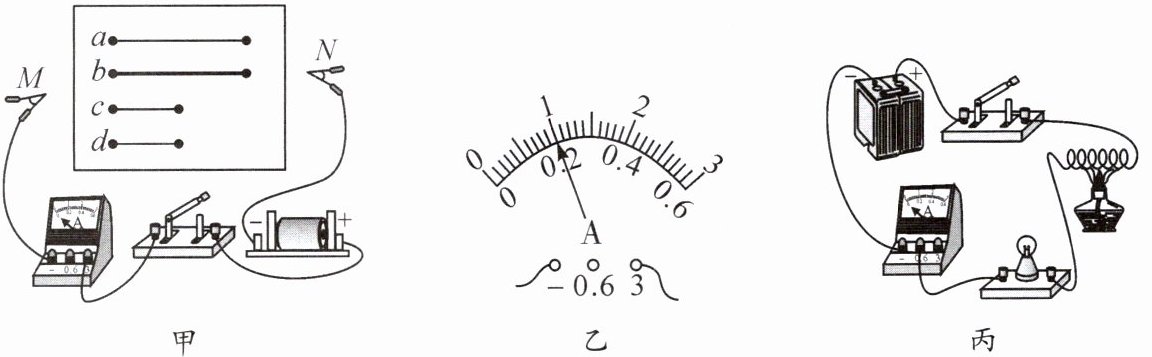

8. 在“探究电阻的大小与哪些因素有关”的实验中,某小组采用了如图甲所示的实验装置,其中$a$、$b$、$c$是镍铬合金制成的三根导体,导体$a$、$b$长度相同但粗细(横截面积)不同,导体$a$、$c$粗细相同但长度不同,导体$d$由锰铜合金制成,长度、粗细均与导体$c$相同。


(1)实验中,电流表的示数越大,对应的导体电阻越______。
(2)将导体$a接在M$、$N$之间,闭合开关,电流表的示数如图乙所示,为______A。

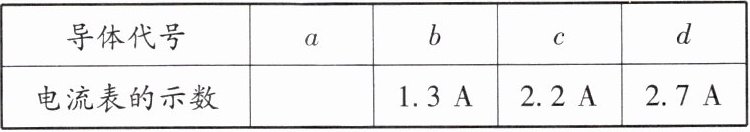

(3)依次用导体$b$、$c$、$d替换导体a$接入电路,闭合开关,电流表对应的示数如下表所示。
|导体代号|$a$|$b$|$c$|$d$|
|电流表的示数| |1.3 A|2.2 A|2.7 A|

①选导体$a$、$b$比较是为了探究导体电阻的大小与______的关系；要探究导体电阻的大小与材料的关系,应选用的两根导体是______；
②由表可知：导体电阻的大小与导体的长度和横截面积都有关系,用相同材料制成的导体,长度越______,横截面积越______,电阻越大。
(4)本实验主要用到的探究方法是______和______。
(5)实验结束后,该小组的同学想进一步研究导体的电阻与温度的关系,他们设计的实验装置如图丙所示。闭合开关,当用酒精灯缓慢地对钨丝加热时,会观察到电流表的示数逐渐变小,这说明______。
(1)小
(2)0.2
(3)①横截面积；c、d
②长；小
(4)控制变量法；转换法
(5)钨丝的电阻随温度的升高而增大

答案：
(1)小
(2)0.2
(3)①横截面积；c、d
②长；小
(4)控制变量法；转换法
(5)钨丝的电阻随温度的升高而增大
