《2025年零障碍导教导学案九年级物理全一册沪粤版》

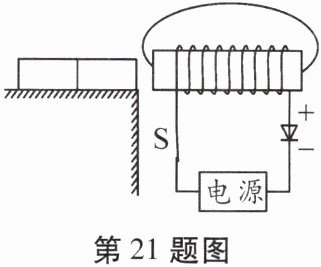

21. 如图所示,闭合电路开关S后,发光二极管正常发光,水平桌面上的条形磁铁受到向右的摩擦力。请标出:(1)电磁铁右端的磁极(用“N”或“S”表示)。(2)图中磁感线的方向。(3)条形磁铁右端的磁极(用“N”或“S”表示)。
答案: 【解析】:
本题主要考查电磁铁的磁极判断、磁感线的方向以及条形磁铁的磁极判断。
(1)发光二极管具有单向导电性,电流从正极流入,从负极流出时发光二极管才发光,所以根据二极管发光可知,电流从电磁铁的下端流入,上端流出,从电磁铁的右侧看,电磁铁中电流的方向是顺时针的,根据安培定则,右手四指顺时针握住电磁铁,则大拇指指向右端,即电磁铁的右端为N极。
(2)在磁体外部,磁感线的方向是从N极出发,回到S极,所以图中磁感线的方向是从电磁铁的右端出发,向左端回到电磁铁的左端。
(3)条形磁铁受到向右的摩擦力,说明条形磁铁的左端受到了向左的排斥力,根据同名磁极相互排斥可知,条形磁铁的左端和电磁铁的右端为同名磁极,所以条形磁铁的右端为S极。
【答案】:
(1)电磁铁右端的磁极为$N$极;
(2)图中磁感线的方向水平向左;
(3)条形磁铁右端的磁极为$S$极。

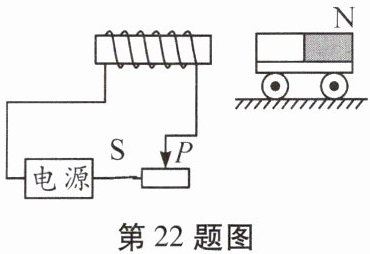

22. 如图所示,将一条形磁铁放在小车上,并靠近螺线管,闭合开关后小车向右运动,请你标出通电螺线管的“N”“S”极和电源的“+”“-”极。
答案: 【解析】:本题可根据小车的运动方向判断出通电螺线管的磁极,再利用安培定则判断出电源的正负极。
1. 判断通电螺线管的磁极:
已知闭合开关后小车向右运动,根据磁极间的相互作用规律“同名磁极相互排斥,异名磁极相互吸引”,由于条形磁铁的右端是$N$极,小车向右运动说明条形磁铁受到了向左的排斥力,所以通电螺线管的左端是$N$极,右端是$S$极。
2. 判断电源的正负极:
根据安培定则“用右手握住螺线管,让四指指向螺线管中电流的方向,则大拇指所指的那端就是螺线管的$N$极”。
已知通电螺线管左端是$N$极,右手握住螺线管,大拇指指向左端($N$极),此时可以判断出四指环绕的方向,从而确定电流从螺线管的右端流入,左端流出。
在电源外部,电流从电源的正极流向负极,所以电源的右端是“$+$”极,左端是“$-$”极。
【答案】:通电螺线管左端为$N$极,右端为$S$极;电源右端为“$+$”极,左端为“$-$”极。图略。

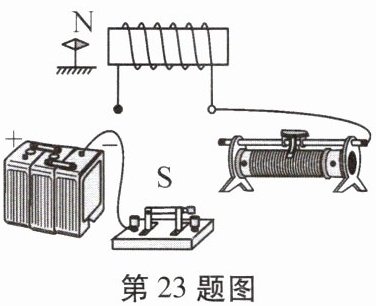

23. 请用笔画线代替导线连接实物图,要求:(1)小磁针静止时的指向如图所示,滑动变阻器的滑片向左移动时,通电螺线管的磁性增强。(2)画出它的一条磁感线,在磁感线上标明磁场方向。

实物图连接:电源左端接正极,右端接负极;滑动变阻器左下接线柱接入电路,与通电螺线管串联。磁感线绘制:从通电螺线管的右端N极出发,画一条曲线回到左端S极,并在磁感线上标明磁场方向(箭头指向S极)。
答案: 【解析】:
本题主要考查了通电螺线管的磁场方向、磁性强弱的影响因素以及安培定则的应用,同时涉及滑动变阻器的使用和磁感线的绘制。首先,需要根据小磁针的指向判断通电螺线管的磁极,再利用安培定则确定电流方向,从而连接实物图。其次,要理解滑动变阻器滑片移动对电路电流和通电螺线管磁性的影响。最后,根据磁感线的特点画出磁感线并标明磁场方向。
根据小磁针静止时的指向可知,通电螺线管的右端为$N$极,左端为$S$极。
根据安培定则,伸出右手,大拇指指向$N$极(右端),则四指弯曲的方向为电流的方向,由此可知,电源的左端为正极,右端为负极。
滑动变阻器的滑片向左移动时,通电螺线管的磁性增强,说明滑动变阻器接入电路的电阻减小,则需要将滑动变阻器的左下接线柱接入电路。
磁体周围的磁感线是从$N$极出来,回到$S$极的,因此可画出一条磁感线,从通电螺线管的右端$N$极出发,回到左端$S$极,并在磁感线上标明磁场方向(箭头指向$S$极)。
【答案】:
实物图连接如下(图略,描述连接方式):电源左端接正极,右端接负极;滑动变阻器左下接线柱接入电路,与通电螺线管串联;通电螺线管与小磁针位置关系如图所示。
磁感线绘制如下(图略,描述绘制方式):从通电螺线管的右端$N$极出发,画一条曲线回到左端$S$极,并在磁感线上标明磁场方向(箭头指向$S$极)。

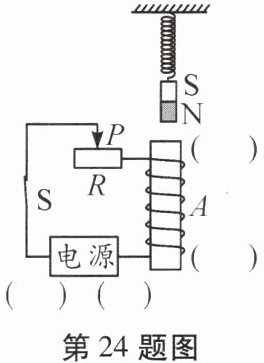

24. 如图所示,在螺线管上方用弹簧悬挂一条形磁铁,闭合开关S后,弹簧的伸长量减小,请在图中括号内分别标出螺线管A的N、S极和电源的“+”“-”极。
答案:

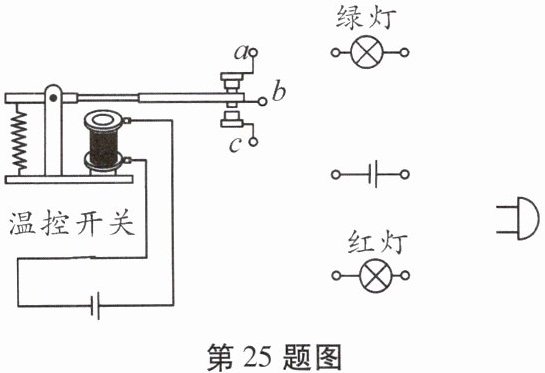

25. 如图所示是简单的火警自动报警装置的部分电路,温控开关在常温时断开,绿灯亮;在温度升高到一定值时自动闭合,红灯亮、电铃响,发出报警信号。请你按上述要求,将电路图补充完整。(a、b、c为三个接线柱)
答案:

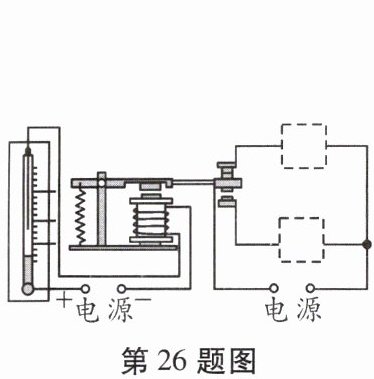

26. 如图所示是一种温度自动报警器原理示意图,当环境温度低于设定的警戒温度时,灯亮、电铃不响。当环境温度达到警戒温度时,灯不亮、电铃响,发出报警信号。(电铃符号为♫)(1)在图中的虚线框内填入相应的电路元件符号并补全电路。(2)标出控制电路接通后通电螺线管的N极。
答案:
