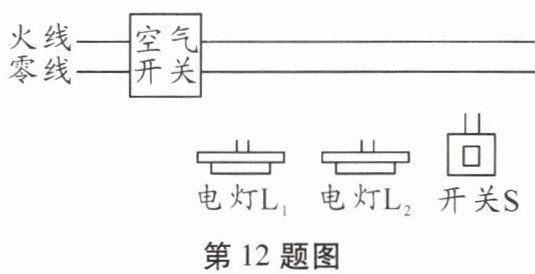

12. 如图所示,教室里黑板前方有两盏“220 V 18 W”电灯$L_1$和$L_2,$共由一个开关控制。请用笔画线表示导线,将开关和电灯接入电路,使两灯都能正常发光。
答案：
【解析】：
本题主要考查家庭电路中电灯与开关的连接方式，以及并联电路的特点。需要明确在家庭电路中，各用电器之间是并联的，开关要接在火线与用电器之间，这样才能保证用电安全。两盏灯的额定电压均为$220V$，要使两灯都能正常发光，需将两灯并联在$220V$的电路中，开关控制两盏灯，应接在火线与两灯之间。
【答案】：
从火线引出导线，连接到开关的一个接线柱；从开关的另一个接线柱引出两根导线，分别连接到电灯$L_1$和$L_2$的一个接线柱；从电灯$L_1$和$L_2$的另一个接线柱分别引出导线，连接到零线。图略。
本题主要考查家庭电路中电灯与开关的连接方式，以及并联电路的特点。需要明确在家庭电路中，各用电器之间是并联的，开关要接在火线与用电器之间，这样才能保证用电安全。两盏灯的额定电压均为$220V$，要使两灯都能正常发光，需将两灯并联在$220V$的电路中，开关控制两盏灯，应接在火线与两灯之间。
【答案】：
从火线引出导线，连接到开关的一个接线柱；从开关的另一个接线柱引出两根导线，分别连接到电灯$L_1$和$L_2$的一个接线柱；从电灯$L_1$和$L_2$的另一个接线柱分别引出导线，连接到零线。图略。

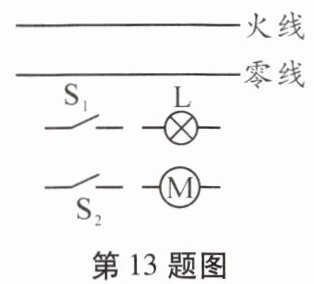

13. 如图所示,家用投影仪的主要元件是灯泡和用来散热的风扇,使用时灯泡L和风扇M同时工作,风扇起散热作用；使用后,应先断开开关$S_1$使灯泡L停止工作,再断开开关$S_2$使风扇M停止工作。若只闭合开关$S_1,$灯泡L不亮。请把电路连接完整。
答案：

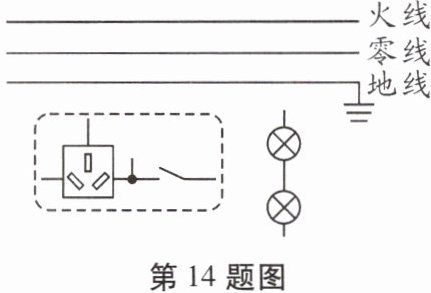

14. 小明家卧室内有“一开一插”式开关和两盏“220 V 10 W”的壁灯,其部分电路如图所示。开关控制两盏壁灯,且闭合开关时壁灯都能正常发光,三孔插座独立工作,请你将电路连接完整。
答案：
【解析】：
本题是作图题，主要考查家庭电路中开关、插座和灯泡的连接方法。
首先，要明确家庭电路中火线、零线和地线的连接规则：火线首先进入开关，然后进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套，这样在更换灯泡时，断开开关，切断火线，更安全；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。
接着，根据题目要求，开关控制两盏壁灯，且闭合开关时壁灯都能正常发光，所以开关应接在火线上，且在干路上；两盏壁灯应并联，因为并联电路中各支路用电器互不影响，且都能正常工作；三孔插座独立工作，所以三孔插座应与灯泡并联，且三孔插座的接法要符合安全用电原则。
最后，按照上述分析，将电路连接完整。
【答案】：
图略（将开关接在火线上，且在干路上；两盏壁灯并联，分别接在火线和零线之间；三孔插座的上孔接地线，左孔接零线，右孔接火线，与灯泡并联）。
本题是作图题，主要考查家庭电路中开关、插座和灯泡的连接方法。
首先，要明确家庭电路中火线、零线和地线的连接规则：火线首先进入开关，然后进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套，这样在更换灯泡时，断开开关，切断火线，更安全；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。
接着，根据题目要求，开关控制两盏壁灯，且闭合开关时壁灯都能正常发光，所以开关应接在火线上，且在干路上；两盏壁灯应并联，因为并联电路中各支路用电器互不影响，且都能正常工作；三孔插座独立工作，所以三孔插座应与灯泡并联，且三孔插座的接法要符合安全用电原则。
最后，按照上述分析，将电路连接完整。
【答案】：
图略（将开关接在火线上，且在干路上；两盏壁灯并联，分别接在火线和零线之间；三孔插座的上孔接地线，左孔接零线，右孔接火线，与灯泡并联）。
15. 如图所示,请标出通电螺线管的N、S极并用箭头画出图中磁感线的方向。
通电螺线管的左端为N极，右端为S极；磁感线方向从螺线管的左端指向右端。（在螺线管两端分别标注N、S极，在螺线管外部画箭头从N极指向S极）
答案：
【解析】：本题可根据安培定则判断通电螺线管的N、S极，再根据磁感线的特点画出磁感线的方向。
步骤一：根据安培定则判断通电螺线管的N、S极
安培定则内容为：用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。
由图可知，电流从螺线管的右端流入，左端流出。根据安培定则，用右手握住螺线管，四指指向电流方向（即向右），则大拇指指向螺线管的左端，所以螺线管的左端为N极，右端为S极。
步骤二：根据磁感线的特点画出磁感线的方向
在磁体外部，磁感线总是从N极出发，回到S极。
已知螺线管的左端为N极，右端为S极，所以磁感线的方向是从螺线管的左端指向右端。
【答案】：
通电螺线管的左端为N极，右端为S极；磁感线方向从螺线管的左端指向右端。图略（在螺线管两端分别标注N、S极，在螺线管外部画箭头从N极指向S极）。
步骤一：根据安培定则判断通电螺线管的N、S极
安培定则内容为：用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。
由图可知，电流从螺线管的右端流入，左端流出。根据安培定则，用右手握住螺线管，四指指向电流方向（即向右），则大拇指指向螺线管的左端，所以螺线管的左端为N极，右端为S极。
步骤二：根据磁感线的特点画出磁感线的方向
在磁体外部，磁感线总是从N极出发，回到S极。
已知螺线管的左端为N极，右端为S极，所以磁感线的方向是从螺线管的左端指向右端。
【答案】：
通电螺线管的左端为N极，右端为S极；磁感线方向从螺线管的左端指向右端。图略（在螺线管两端分别标注N、S极，在螺线管外部画箭头从N极指向S极）。
16. 如图所示,请根据小磁针静止时N极的指向标出：螺线管的N、S极,图中两条磁感线的方向和电源正、负极。
答案：

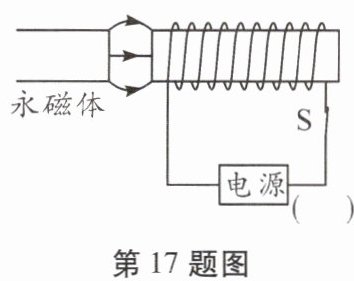

17. 请根据图中磁感线的方向标出永磁体的N极,并在括号内标出电源右侧的极性(用“+”或“-”表示)。
答案：
【解析】：本题可根据磁感线的特点判断永磁体的磁极，再结合安培定则判断电源的极性。
1. 判断永磁体的N极：
磁体外部的磁感线总是从N极出发，回到S极。
观察图中磁感线方向，在永磁体处磁感线是进入永磁体的，所以永磁体的右端为S极，左端为N极。
2. 判断电源的极性：
已知螺线管的右端为S极，左端为N极，根据安培定则（用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极）。
用右手握住螺线管，使大拇指指向螺线管的N极（左端），则四指环绕的方向为电流的方向，可判断出电流从螺线管的右端流入，左端流出。
因为电流从电源的正极流出，负极流入，所以电源的右侧为“+”极。
【答案】：永磁体左端标“N”；电源右侧括号内标“+”。
1. 判断永磁体的N极：
磁体外部的磁感线总是从N极出发，回到S极。
观察图中磁感线方向，在永磁体处磁感线是进入永磁体的，所以永磁体的右端为S极，左端为N极。
2. 判断电源的极性：
已知螺线管的右端为S极，左端为N极，根据安培定则（用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极）。
用右手握住螺线管，使大拇指指向螺线管的N极（左端），则四指环绕的方向为电流的方向，可判断出电流从螺线管的右端流入，左端流出。
因为电流从电源的正极流出，负极流入，所以电源的右侧为“+”极。
【答案】：永磁体左端标“N”；电源右侧括号内标“+”。

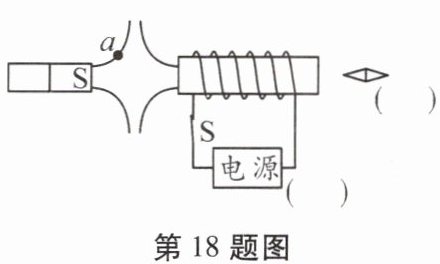

18. 通电螺线管左侧放一条形磁体,闭合开关后,小磁针静止在如图所示的位置。请标出：(1)电源右侧的极性(用“+”或“-”表示)。(2)a点的磁感线方向。(3)小磁针静止时右端的磁极(用“N”或“S”表示)。
答案：
19. 请根据小磁针的指向,正确画出图中通电螺线管上导线的绕法,并画出螺线管周围的磁场方向。
答案：
【解析】：
本题可根据小磁针的指向判断通电螺线管的磁极，再利用安培定则确定电流方向，进而画出导线的绕法，最后根据磁感线的特点画出螺线管周围的磁场方向。
1. 确定通电螺线管的磁极：根据磁极间的相互作用规律“同名磁极相互排斥，异名磁极相互吸引”，由小磁针静止时$N$极的指向可知，通电螺线管的右端为$N$极，左端为$S$极。
2. 确定电流方向并画出导线绕法：根据安培定则“用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的$N$极”，可判断出电流从螺线管的左端流入，右端流出。据此可画出导线的绕法。
3. 画出螺线管周围的磁场方向：在磁体外部，磁感线从$N$极出发，回到$S$极，所以从螺线管的右端（$N$极）出发，向左画出磁感线。
【答案】：
图略（导线的绕法：从螺线管的左端开始，按照一定的方向绕制导线，使得电流从左端流入，右端流出，具体绕法可根据实际情况画出；磁场方向：从螺线管的右端（$N$极）向左画出带箭头的曲线表示磁感线）。
本题可根据小磁针的指向判断通电螺线管的磁极，再利用安培定则确定电流方向，进而画出导线的绕法，最后根据磁感线的特点画出螺线管周围的磁场方向。
1. 确定通电螺线管的磁极：根据磁极间的相互作用规律“同名磁极相互排斥，异名磁极相互吸引”，由小磁针静止时$N$极的指向可知，通电螺线管的右端为$N$极，左端为$S$极。
2. 确定电流方向并画出导线绕法：根据安培定则“用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的$N$极”，可判断出电流从螺线管的左端流入，右端流出。据此可画出导线的绕法。
3. 画出螺线管周围的磁场方向：在磁体外部，磁感线从$N$极出发，回到$S$极，所以从螺线管的右端（$N$极）出发，向左画出磁感线。
【答案】：
图略（导线的绕法：从螺线管的左端开始，按照一定的方向绕制导线，使得电流从左端流入，右端流出，具体绕法可根据实际情况画出；磁场方向：从螺线管的右端（$N$极）向左画出带箭头的曲线表示磁感线）。
20. 如图所示,开关闭合后,位于螺线管附近的小磁针N极指向下,请在螺线管上画出导线的绕向并标明线圈中电流的方向。
答案：
