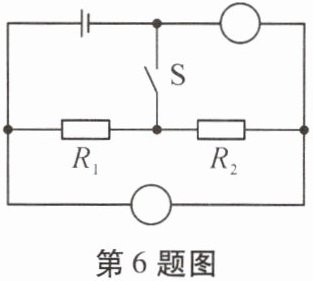

6. 如图所示,试在两个“○”内选填“电压表”和“电流表”的符号,使开关S闭合时两灯组成并联电路。
答案：

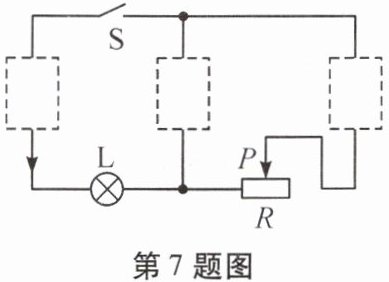

7. 如图所示,将电池、电流表、电压表三个元件符号正确填进电路的虚线框处,要求开关S闭合后电流方向如图所示,移动滑动变阻器的滑片P,小灯L变亮时,电流表示数变大,电压表示数变小。
答案：

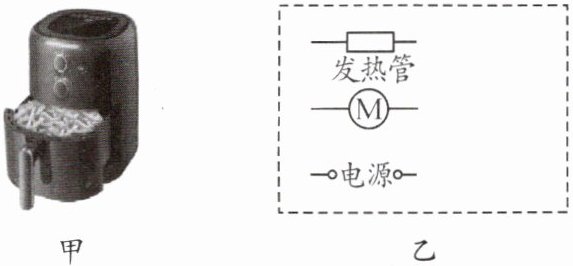

8. 如图所示,图甲是一种时尚的烹饪工具——空气炸锅。使用它时发现：空气炸锅通过两个开关可以让电动机和发热管同时工作产生热风,也可以在加热结束后让电动机单独工作吹冷风给发热管降温,但是不会只发热而不吹风。请在图乙的虚线框内画出两个开关并完成空气炸锅工作的电路图。
答案：
【解析】：本题主要考查了串并联电路的设计。
分析题目可知，空气炸锅可以通过两个开关控制电动机和发热管的工作状态。当两个开关都闭合时，电动机和发热管同时工作，产生热风；当加热结束后，只闭合其中一个开关时，电动机单独工作，吹冷风给发热管降温，但不会只发热而不吹风。这表明发热管和电动机可以独立工作，即并联，又因为开关控制发热管，所以开关与发热管串联。
【答案】：$ 发热管和电动机并联, 一个开关在干路, 一个开关在发热管支路。$
图略。
分析题目可知，空气炸锅可以通过两个开关控制电动机和发热管的工作状态。当两个开关都闭合时，电动机和发热管同时工作，产生热风；当加热结束后，只闭合其中一个开关时，电动机单独工作，吹冷风给发热管降温，但不会只发热而不吹风。这表明发热管和电动机可以独立工作，即并联，又因为开关控制发热管，所以开关与发热管串联。
【答案】：$ 发热管和电动机并联, 一个开关在干路, 一个开关在发热管支路。$
图略。

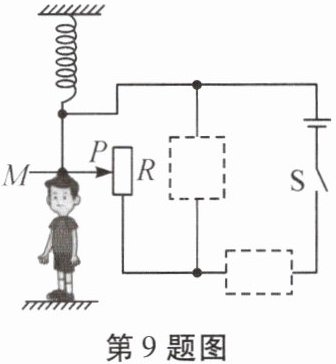

9. 如图丙所示为一身高测量仪的电路图,请在两个虚线框内分别选填：“电流表”“电压表”或“定值电阻”的元件符号,要求被测人身高变高时电表的示数增大。
答案：

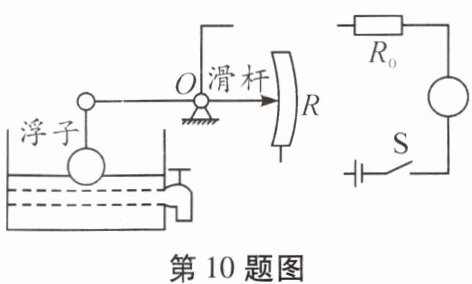

10. 如图所示是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片,滑动变阻器的滑片跟滑杆连接,滑杆可以绕固定轴O转动,另一端固定着一个浮子。油箱中的油量越多,由电表改成的油量表示数越大,请从“电流表A”或“电压表V”中选择恰当的电表填入圆圈内(仅填符号“A”或“V”)并完成电路连接。
答案：

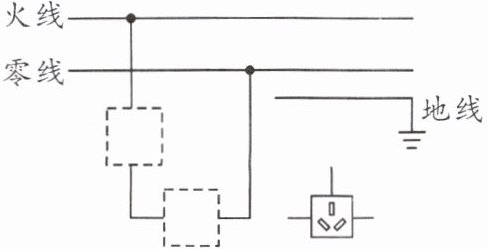

11. 请在图中虚线框内画出开关S和电灯L的符号,并用笔画线代替导线将三孔插座接入电路。
答案：
【解析】：
本题考查家庭电路中开关、电灯以及三孔插座的连接方法。对于开关和电灯，开关要接在火线和电灯之间，这样在断开开关时，能切断火线，防止人接触电灯发生触电事故；三孔插座的接法是“左零右火上接地”，即左孔接零线，右孔接火线，上孔接地线。
1. 首先确定开关$S$和电灯$L$的符号及连接位置：火线先进入开关，然后接到电灯顶端的金属点，零线直接接在电灯的螺旋套上，所以虚线框内开关$S$应接在靠近火线的位置，电灯$L$接在开关之后。
2. 接着连接三孔插座：左孔接零线，右孔接火线，上孔接地线。
【答案】：
图略（开关$S$接在虚线框内靠近火线处，电灯$L$接在开关之后；三孔插座左孔接零线，右孔接火线，上孔接地线）
本题考查家庭电路中开关、电灯以及三孔插座的连接方法。对于开关和电灯，开关要接在火线和电灯之间，这样在断开开关时，能切断火线，防止人接触电灯发生触电事故；三孔插座的接法是“左零右火上接地”，即左孔接零线，右孔接火线，上孔接地线。
1. 首先确定开关$S$和电灯$L$的符号及连接位置：火线先进入开关，然后接到电灯顶端的金属点，零线直接接在电灯的螺旋套上，所以虚线框内开关$S$应接在靠近火线的位置，电灯$L$接在开关之后。
2. 接着连接三孔插座：左孔接零线，右孔接火线，上孔接地线。
【答案】：
图略（开关$S$接在虚线框内靠近火线处，电灯$L$接在开关之后；三孔插座左孔接零线，右孔接火线，上孔接地线）
