7. 如图所示,将条形磁铁固定在静止的小车上,电路连接完整后,闭合开关 S 时,小车不动。变阻器的滑片 P 向左移动到某位置时,小车开始向左运动,则下列变阻器接入电路的方式正确的是 (A)
A.a 接 e、d 接 f
B.a 接 e、b 接 f
C.c 接 e、d 接 f
D.c 接 e、b 接 f

答案： A

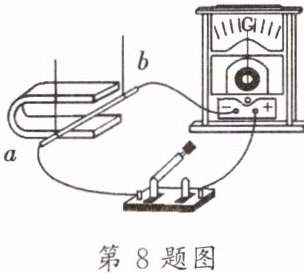

8. 如图所示,某同学将导线 ab 向左运动,发现电流计的指针会偏转。若将导线 ab 向右运动,电流计指针将会偏转;若保持导线 ab 在磁场中静止,电流计指针将不会偏转。(均填“会”或“不会”)

答案： 会 不会

9. 丹麦物理学家奥斯特通过实验证实了电流周围存在着磁场。我市某校学生在实验室验证奥斯特实验,当水平导线中通有如图所示的电流时,S 极将偏向纸外;要使实验效果更加明显,应使通电导线沿南北方向放置。

答案： 纸外 南北

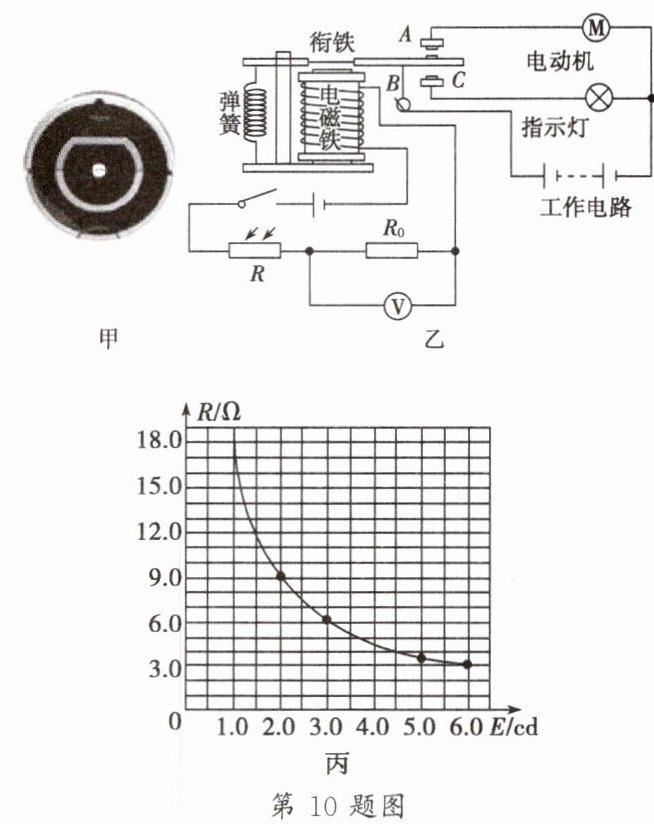

10. 智能扫地机器人(如图甲)可通过灰尘传感器自动寻找清扫灰尘,通过电动机旋转、产生高速气流将灰尘等吸入集尘盒。图乙为其部分工作原理图,控制电路电源电压 U 为 4.5 V,定值电阻$R_{0}= 12Ω$,R 为光敏电阻,其阻值随光照强度 E(单位:cd)的变化如图丙所示。
(1)当地面灰尘增多,空气的透光程度减弱,使照射到光敏电阻上的光照强度减弱,B 触头与静触头A(填“A”或“C”)接触,则电动机工作;反之,指示灯亮,从而达到自动控制的目的。
(2)若电压表示数小于等于 3 V 时,电动机开始工作。求电压表示数为 3 V 时,光照强度为多少?
电压表示数为3 V时,通过定值电阻$R_{0}$的电流:$I=U/R=3\ {V}/12\ \Omega=0.25\ {A}$;光敏电阻的电压:$U'=4.5\ {V}-3\ {V}=1.5\ {V}$,光敏电阻的电阻:$R=U'/I=1.5\ {V}/0.25\ {A}=6\ \Omega$。由图丙可知,光敏电阻的阻值为$6\ \Omega$时,光照强度$E$为$3.0\ {cd}$。

答案：
(1)A
(2)电压表示数为3 V时,通过定值电阻$R_{0}$的电流:$I=U/R=3\ {V}/12\ \Omega=0.25\ {A}$;光敏电阻的电压:$U'=4.5\ {V}-3\ {V}=1.5\ {V}$,光敏电阻的电阻:$R=U'/I=1.5\ {V}/0.25\ {A}=6\ \Omega$。由图丙可知,光敏电阻的阻值为$6\ \Omega$时,光照强度$E$为$3.0\ {cd}$。
