11. 如图所示的电路中,电源电压恒定,$R_{2} = 10\ \Omega$,开关$\text{S}$、$\text{S}_{1}$都闭合时,电流表示数为$0.4\ \text{A}$;开关$\text{S}$闭合,开关$\text{S}_{1}$断开时,电流表示数变为$0.3\ \text{A}$。则电源电压为3$\text{V}$,电阻$R_{1}$的阻值为30$\Omega$。

答案： 3 30

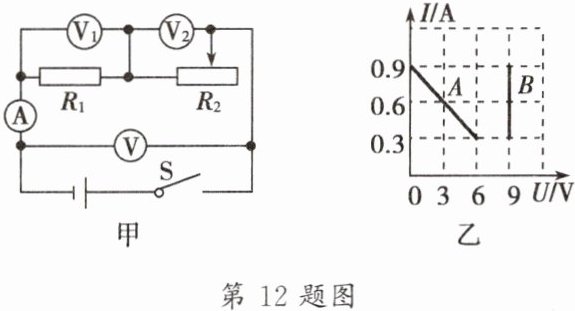

12. 如图甲所示的电路,开关$\text{S}$闭合以后,将滑动变阻器的滑片从最左端移到最右端,得到电路中两个电压表的示数随电流变化的图像如图乙所示,则电源电压为9$\text{V}$,滑动变阻器的最大阻值为20$\Omega$,其中A(填“$A$”或“$B$”)是电压表$\text{V}_{2}$的示数随电流变化的图像。

答案： 9 20 A

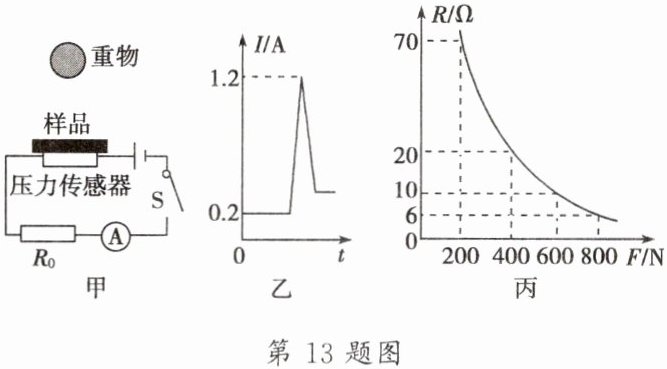

13. 如图甲所示,某工厂要研发一种新型材料,要求对该材料承受的撞击力进行测试。在测试时将材料样品(不计质量)平放在压力传感器上,闭合开关$\text{S}$,由静止自由释放重物,经撞击后样品材料仍完好无损。从重物开始下落到撞击样品的这个过程中,电流表的示数$I随时间t$变化的图像如图乙所示,压力传感器的电阻$R随压力F$变化的图像如图丙所示。电源的电压为$24\ \text{V}$,定值电阻$R_{0} = 10\ \Omega$。求:
(1)在重物下落的过程中,压力传感器的电阻是多少?
(2)在撞击过程中,样品受到的最大撞击力是多少?

答案：
(1)根据图乙可知,在重物下落的过程中,传感器上没有压力,此时电流为0.2 A；串联电路的总电阻为：$R_{总}=\frac{U_{总}}{I_{总}}=\frac{24\ \text{V}}{0.2\ \text{A}}=120\ \Omega$；此时压力传感器的电阻为：$R=R_{总}-R_{0}=120\ \Omega -10\ \Omega =110\ \Omega$。
(2)根据图乙可知,在撞击过程中,电路的最大电流为1.2 A，此时电路的总电阻为：$R'_{总}=\frac{U_{总}}{I'_{总}}=\frac{24\ \text{V}}{1.2\ \text{A}}=20\ \Omega$；此时压力传感器的电阻为：$R'=R'_{总}-R_{0}=20\ \Omega -10\ \Omega =10\ \Omega$；根据图丙可知,此时样品受到的最大撞击力为600 N。
