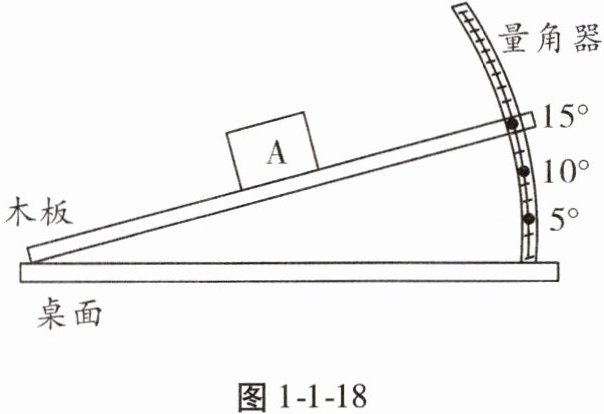

5. (2024·济宁中考节选) 小明将木板一端置于水平桌面上，另一端与量角器组装成斜面（如图1-1-18所示），按以下步骤进行实验，实验数据记录如下表。

①选3个物体$ A $、$ B $、$ C $，分别测出它们的重力大小；
②将斜面倾角（木板与桌面夹角）调成$ 5^{\circ} $，分别将物体$ A $、$ B $、$ C $放置在斜面上保持静止，用压力传感器分别测出它们对木板的压力大小；
③将斜面倾角先后调成$ 10^{\circ} $和$ 15^{\circ} $，重复步骤②。
| 斜面倾角 | $ 5^{\circ} $ | | | $ 10^{\circ} $ | | | $ 15^{\circ} $ | | |
| --- | --- | --- | --- | --- | --- | --- | --- | --- | --- |
| 实验序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 物体 | $ A $ | $ B $ | $ C $ | $ A $ | $ B $ | $ C $ | $ A $ | $ B $ | $ C $ |
| 重力大小/$ \text{N} $ | 10.0 | 20.0 | 30.0 | 10.0 | 20.0 | 30.0 | 10.0 | 20.0 | 30.0 |
| 压力大小/$ \text{N} $ | 9.96 | 19.92 | 29.88 | 9.85 | 19.70 | 29.55 | 9.66 | 19.32 | 28.98 |
结合以上信息，按要求回答下列问题。
(1) 请在图中画出物体$ A $对木板（斜面倾角为$ 15^{\circ} $）的压力示意图，要求包含力的三要素。
(2) 若研究同一物体对木板的压力大小与斜面倾角的关系，可选择实验序号______中的数据进行分析。
(3) 分析比较实验数据可知：不同物体静止在同一斜面上时，物体对斜面的压力与该物体重力的比值______。
(4) 分析比较实验数据可知：同一物体静止在不同斜面上时，斜面倾角越大，物体对斜面的压力与该物体重力的比值______（选填“越大”“越小”或“不变”）。

答案：

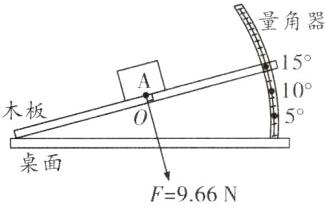

(1)如图所示

(2)1、4、7(或 2、5、8 或 3、6、9)
(3)相等
(4)越小
