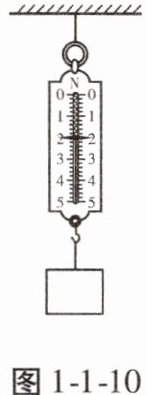

12. 如图1-1-10所示，该弹簧测力计的测量范围为0~5$ \text{N} $，分度值为0.2$ \text{N} $，示数为2$ \text{N} $。在一定范围内，弹簧受到的拉力越大，弹簧的伸长量就越大（选填“大”或“小”）。弹簧测力计就是根据这个原理制成的。

答案： 0~5 0.2 2 大

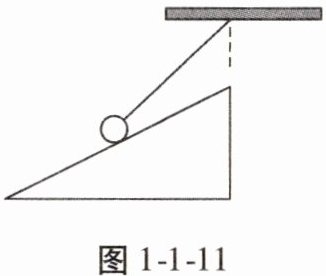

13. (1) 如图1-1-11所示，一小球用细线系着静止在光滑的斜面上，请在图中作出小球受到的支持力和拉力的示意图。

(2) 如图1-1-12所示，请在图中作出汤匙所受重力（重心在$ O $点）的示意图。

答案：

(1)如图所示

(2)如图所示

14. 某同学在课外探究弹簧的长度与弹簧所受拉力的关系时，利用了如图1-1-13所示的装置（弹簧固定端对准刻度尺上的零刻度线），记录相应的实验数据如下表。

| 拉力/$ \text{N} $ | 0 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 |
| --- | --- | --- | --- | --- | --- | --- | --- | --- |
| 弹簧长度/$ \text{cm} $ | 2 | 3 | 4 | 5 | 6 | | 8 | 8.7 |
(1) 弹簧不受拉力时的长度是2$ \text{cm} $。弹簧受到$ 2.5 \, \text{N} $的拉力时，其长度是7$ \text{cm} $，此时弹簧的伸长量是5$ \text{cm} $。
(2) 分析实验数据可知，在弹性限度内，弹簧的伸长量与它所受的拉力成正比。
(3)（B）分析表中数据可知，当拉力大于$ 3 \, \text{N} $后，上述结论已不再成立，原因是____（填字母）。
A. 钩码不够重
B. 拉力大小超出了弹簧的弹性限度
(4) 这个实验的结论在实际生活中的应用是弹簧测力计。

答案：
(1)2 7 5
(2)弹性限度 伸长量 正
(3)B
(4)弹簧测力计
